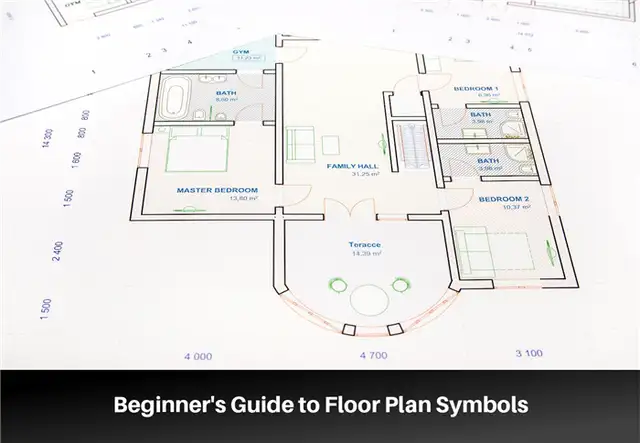

Руководство для начинающих по условным обозначениям поэтажных планов
Символы плана этажа - это графические изображения архитектурных элементов на письменном плане этажа. Эти символы поэтажного плана помогают понять, где расположены архитектурные элементы на двухмерном чертеже.
На поэтажных планах используются стандартные символы, распространенные в архитектурной сфере, поэтому такие специалисты, как строители, архитекторы, инженеры и дизайнеры, могут легко их распознать и понять, что они обозначают. Знание общих символов поэтажных планов поможет вам ориентироваться в чертежах поэтажных планов и предотвратит недопонимание между заинтересованными группами.
Расшифровка символов поэтажного плана
Символы поэтажного плана обеспечивают точность, ясность, последовательность и связь между всеми, кто работает над одним и тем же проектом. В этом руководстве представлены основные идеи, которые помогут вам понять условные обозначения стен, дверей, окон, приборов, кухонных столов, сантехнических приборов, мебели и служебных символов во всех помещениях дома.
Каждый поэтажный план должен иметь легенду, которая поможет вам разобраться в символах, и компас, чтобы сориентировать вас в направлении, в котором следует читать планы.
Настенные символы
В зависимости от типа просматриваемого поэтажного плана вы можете увидеть подробные обозначения стен или нет. Архитектурные чертежи содержат очень подробные символы стен, указывающие на тип стены на плане этажа, например, несущая, фундаментная, перегородка и т. д. На других поэтажных планах будет указано, является ли стена внутренней или наружной. Наружные стены обычно представляют собой толстые двойные линии, которые либо оставляют открытыми, либо затеняют посередине. Внутренние стены будут отличаться от наружных. Иногда художники обозначают внутренние стены одной линией, а в некоторых случаях - тонкими двойными линиями со штриховкой.
Символы дверей
На поэтажных планах дверные проемы обозначаются различными символами в зависимости от типа двери. К наиболее распространенным обозначениям дверей относятся распашные двери, карманные двери, раздвижные двери, двойные двери, двустворчатые двери и вращающиеся двери.
- Символ распашной двери - распашная дверь - это самый распространенный тип двери, который можно увидеть на поэтажных планах. Архитекторы обозначают распашную дверь широким дугообразным проемом.
- Символ карманной двери - художники изображают карманные двери линией, которая переходит в более толстый прямоугольник с той же стороны.
- Символ раздвижной двери - дизайнеры изображают раздвижные двери двумя параллельными линиями, которые соприкасаются посередине.
- Символ двойной двери - Двойная дверь - это, как правило, две распашные двери, расположенные рядом друг с другом. Архитекторы изображают их двумя дугами, расположенными рядом друг с другом.
- Символ двустворчатой двери - Двустворчатые двери изображаются в виде двух треугольников в дверном проеме.
- Символ двери-гардероба - символы дверей-гардеробов похожи на символы распашных дверей. Они изображаются в виде небольшой дуги, которая частично открыта. Обычно разницу между распашными и гардеробными дверями можно заметить по их расположению на плане этажа.
Окна
Окна создают еще один проем в стене. Условные обозначения окон на плане этажа немного отличаются в зависимости от плана. Большинство одно- и двухстворчатых фиксированных окон обозначаются набором из трех линий, которые имеют другой оттенок, чем стена. Иногда они также обозначаются разрывом в стене с одной узкой линией. Более специализированные типы окон, такие как створчатые, раздвижные и эркерные, обозначаются уникальными формами.
- Створчатое окно - Створчатые окна изображаются прямоугольником с диагональной линией и дугой с одной стороны, чтобы показать, что они распахиваются наружу.
- Раздвижное окно - архитекторы рисуют раздвижные окна с помощью двух узких прямоугольников с одним посередине. Стрелки указывают направление движения раздвижного стекла.
- Эркер - эркер обозначает выступ из трех окон, расположенных рядом друг с другом.

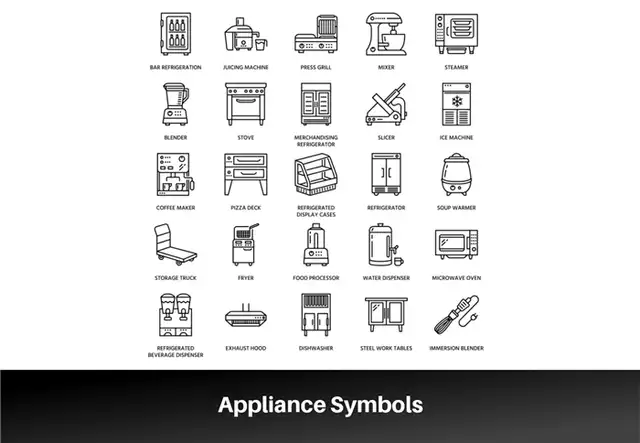

Бытовая техника
Художники указывают на поэтажных планах такие приборы, как посудомоечная машина или плита, потому что они часто встроены в дизайн. Иногда они имеют простое обозначение, например "DW", чтобы указать название, как у посудомоечной машины. Художники обозначают встроенную технику точкой "X" над ней, символизирующей прилавок или шкаф.
- Плита/духовка - символ плиты/духовки обычно представляет собой прямоугольник или квадрат с четырьмя кругами в верхней части, обозначающими конфорки.
- Холодильник - символ холодильника представляет собой прямоугольник с маленьким и узким прямоугольником спереди, обозначающим дверцу. Часто на этом символе сверху ставится точка "X", указывающая на то, что строители встроят холодильник в шкафы.
- Посудомоечная машина - символ посудомоечной машины может быть простым прямоугольником с точкой "X" в верхней части. Иногда можно увидеть маленькую букву "DW", чтобы отличить ее от счетчиков.
- Микроволновая печь - символ микроволновой печи представляет собой небольшой прямоугольник с узким прямоугольником спереди, обозначающим дверцу.
Кухонные прилавки
Символы кухонных столов - это набор графических рисунков, указывающих на расположение и форму кухонных столов. К распространенным формам кухонных стоек относятся длинные прямоугольники, формы "L", "L" с наклонной средней частью, а также отдельно стоящие острова. На планах интерьеров кухонь могут присутствовать простые обозначения, указывающие на цвет и материал столешницы.

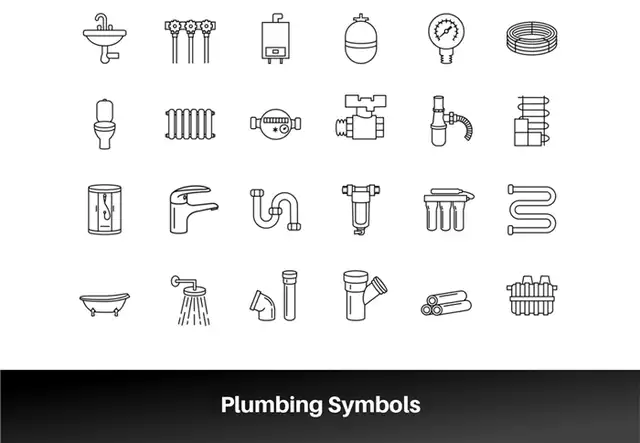

Символы сантехники
Символы сантехники включают раковины, унитазы, душевые кабины и ванны. На планах следует указывать тип сантехнических элементов, поскольку они могут сильно различаться в разных проектах. К общим сантехническим символам относятся одинарные и двойные раковины, размер и форма ванны, ориентация душа и унитаза. В некоторых планах с более подробным описанием содержится информация о линиях водоснабжения и водоотведения, запорной арматуре, водонагревателях и бойлерах. Это зависит от сложности поэтажного плана и потребностей строителей и инженеров.

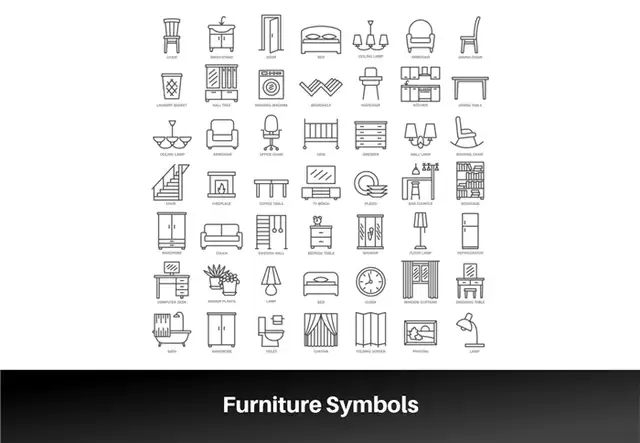

Символы мебели
Дизайнеры иногда включают в поэтажные планы передвижную мебель. Мебель на поэтажном плане помогает пользователю лучше почувствовать масштаб конкретной комнаты. К распространенным символам мебели на поэтажном плане относятся двуспальные и односпальные кровати, диваны, комоды, шезлонги, обеденные столы и стулья, тумбочки и книжные шкафы. Включение символов мебельного плана не просто обеспечивает контекст для масштаба комнаты, но и указывает на наиболее оптимальное размещение.
Символы лестниц
Символы лестниц показывают размер и форму лестничных маршей в проекте. Эти символы представляют собой набор соединенных прямоугольников или треугольников со стрелкой, указывающей направление движения. К распространенным типам лестниц относятся изогнутые лестницы, лестницы в форме буквы "L", круглые лестницы, разделенные лестницы, лестницы с площадкой и прямые лестницы.
