Как установить душевую лейку
Знание того, как установить душевую лейку и добиться ее правильной установки, является ключевым фактором для повышения качества душа в вашем доме.
Сегодня мы рассмотрим все шаги, которые необходимо предпринять для обновления душевой кабины в ванной комнате - от установки душевой лейки до демонтажа и подбора светильников для ванны.
Осмотрите душевые трубы и душевую фурнитуру перед установкой душевой лейки

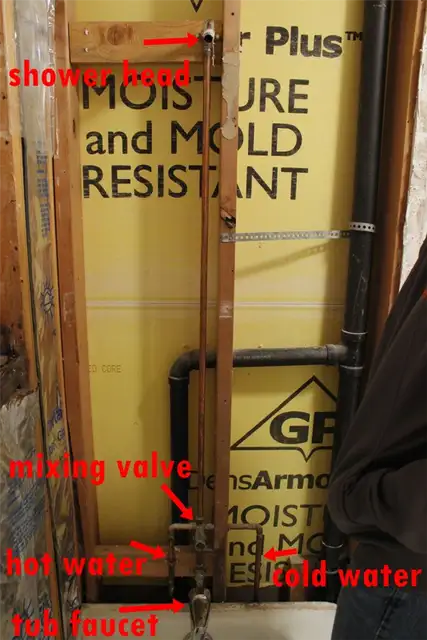

Это вид на водопроводную стену в ванной/душевой.
В основном холодная и горячая вода поступает в систему через отдельные душевые трубы.
Они соединяются у смесительного клапана, где находится ручка ванны/душа.
Затем через эту ручку вода направляется к смесителю в ванне или к душевой лейке.
Обратите на это внимание, когда будете устанавливать душевую лейку.

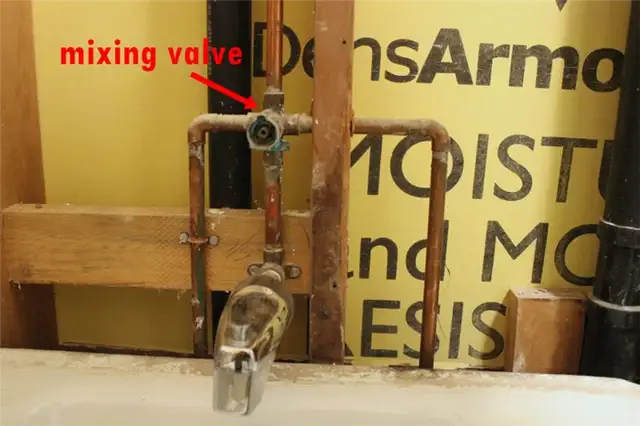

Вот более подробный вид старого смесительного клапана.
Он имеет четыре патрубка: холодная и горячая вода с обеих сторон, кран для ванны внизу и душевая лейка вверху.
Шаг первый: определите высоту

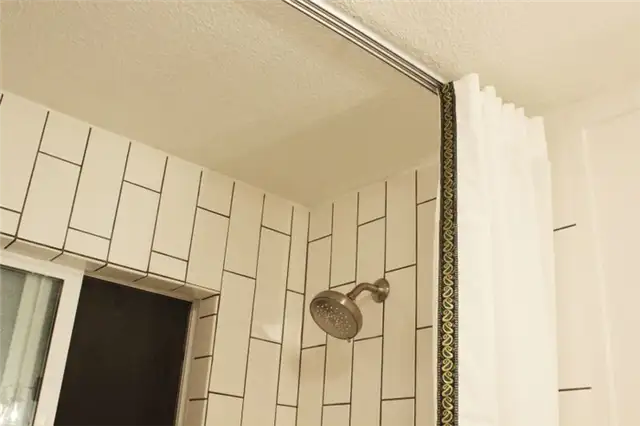

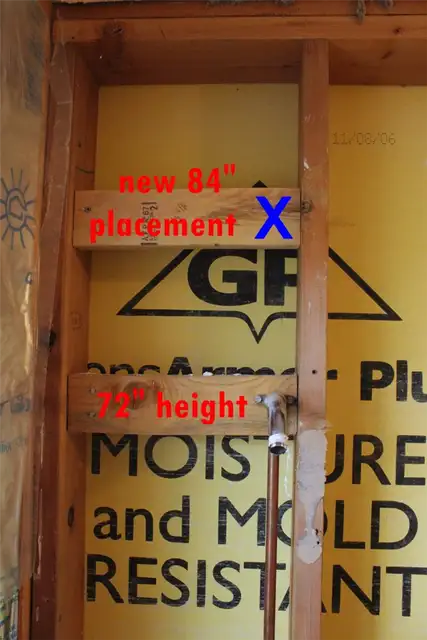

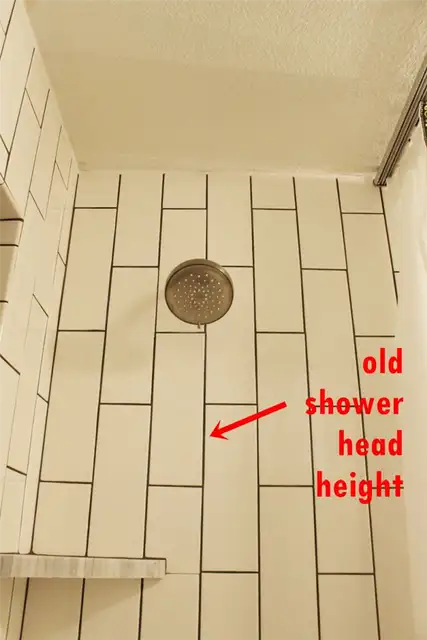

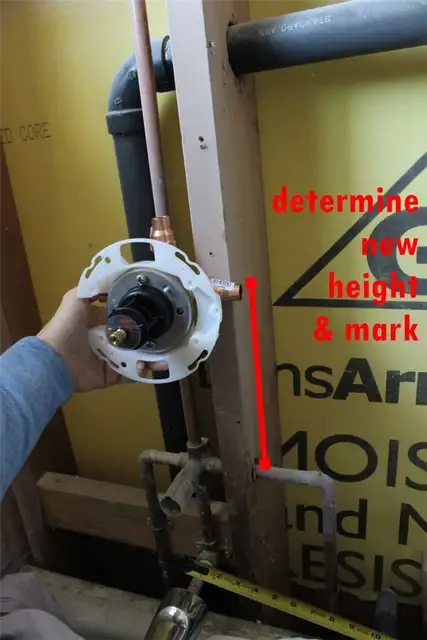

Если вы будете поднимать душевую лейку или устанавливать ее, определите, насколько выше вы хотите видеть душевую лейку.
Примечание: Высота установки душевой лейки может быть определена в зависимости от вашего роста или роста человека, пользующегося душем.
Отметьте это место на вертикальных стойках.
Затем отрежьте кусок 2×4, чтобы он плотно прилегал между двумя стойками каркаса, и закрепите его шурупами или молотком, при этом центр нового куска 2×4 должен попадать на вашу отметку.
Шаг второй: клапаны
Прикрутите все четыре внутренних соединителя к четырем резьбам смесительных клапанов.
Определите, будете ли вы поднимать смесительный клапан.
Технически, его можно расположить на стене так высоко, как вы хотите.
Для отдельного душа вы, очевидно, захотите, чтобы смесительный клапан находился гораздо выше, чем для комбинации ванны и душа, потому что к нему не нужен доступ для использования в ванне.
Прижмите смесительный клапан к месту и отметьте ближайшую шпильку в вертикальном центре клапана.
Измерьте вертикальное расстояние от старого смесительного клапана до нового места; вам нужно будет отрезать две трубы такой длины, чтобы поднять трубы холодной и горячей воды на эту высоту.
Также измерьте новое расстояние от нижнего соединителя на смесительном клапане до горизонтальной трубы, соединяющей кран в ванной, когда вы установите душевую лейку.
Шаг 3: Определите ширину

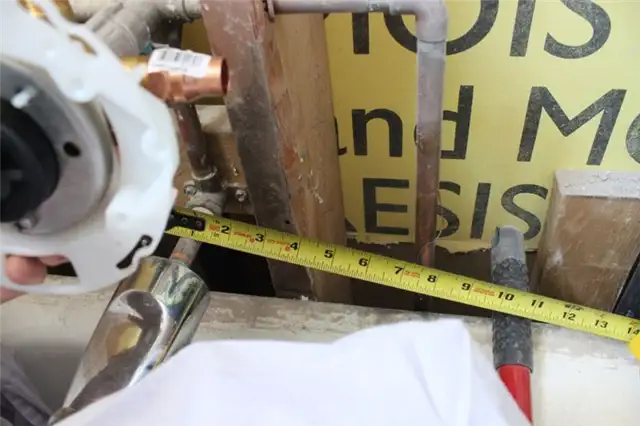

Измерьте горизонтальное расстояние между ближайшей стороной трубы холодной воды и соответствующей муфтой смесительного клапана. Сделайте то же самое для горячей воды. В этом руководстве учитывается разница в 4 дюйма между трубой холодной воды и новым смесительным клапаном и разница в 1 дюйм для горячей воды. (Эта разница в 1 дюйм практически исчезает, поскольку 1/2 дюйма трубы входит в резьбовую муфту, а другая 1/2 дюйма - в колено. Но об этом подробнее позже).
Шаг 4: Подготовка трубы

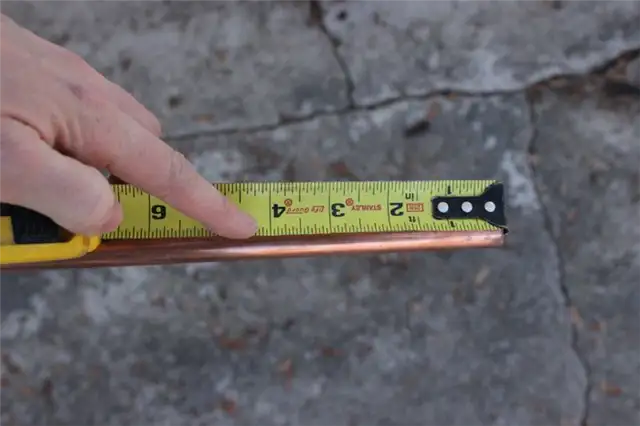

На этом этапе у вас будет четыре замера труб, которые нужно отрезать:
- дополнительная высота, необходимая для труб холодной и горячей воды,
- новое вертикальное расстояние между новым смесительным клапаном и краном в ванной,
- расстояние от трубы холодной воды до нового смесительного клапана и
- расстояние от трубы с горячей водой до нового смесительного клапана.
Вы также можете измерить расстояние от нового смесительного клапана до нового положения поднятой душевой лейки или подождать и сделать это позже.
Отмерьте одну из этих длин на медной трубе.

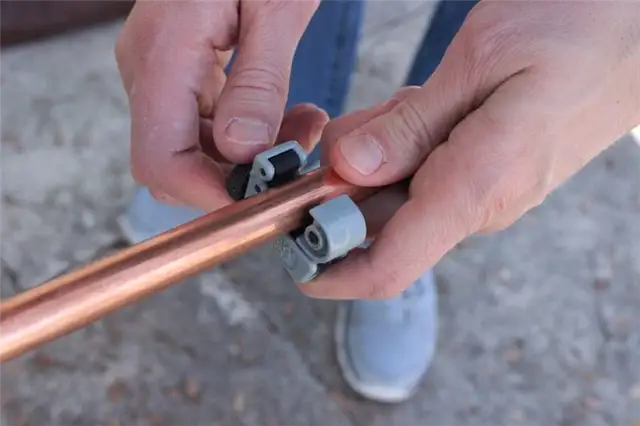

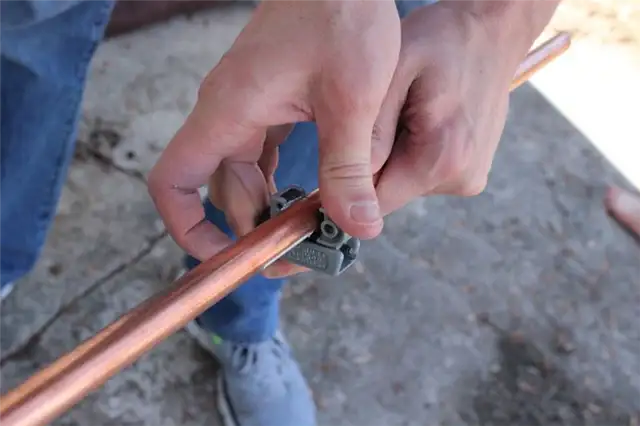

Используя резак для медных труб, плотно прикрутите режущее лезвие к отмеченной длине трубы.
Покрутите резак вокруг трубы, делая паузы через каждый оборот, чтобы еще сильнее затянуть лезвие.
Продолжайте делать это до тех пор, пока труба не будет разрезана.
Шаг пятый: Напильник
Даже если срез выглядит чистым, на внутреннем ободе нового среза будет заусенец.
Это означает, что часть меди была вдавлена внутрь во время резки.
Чтобы улучшить прохождение воды по трубам, удалите ее напильником или другим острым предметом.
Когда внутренняя часть разреза очищена, пришло время зачистить внешнюю.
Используйте наждачную бумагу с зернистостью 120, а в крайнем случае - наждачную бумагу с зернистостью 120. (
Примечание: Если вы приобрели набор для пайки, в него, скорее всего, входит наждачная бумага.
Используйте наждачную бумагу для придания блеска внешней стороне трубы на только что отрезанном конце.
Шаг 6: Пайка
Труба должна блестеть; так вы узнаете, что она чистая и готова к пайке.
Прежде чем мы продолжим, вот важное замечание: в этом учебнике показана пайка всех соединений медных труб ДО их установки в стену душевой кабины/ванны.
Это сделано потому, что мы хотели свести к минимуму пайку внутри помещения, а расположение соединений относительно шпилек внутри стены позволяет закрепить их на сантехнической стене как единое целое.
Помните, что все, что вы припаяете сейчас, за исключением трубы душевой лейки, должно быть предварительно прикреплено к смесительному клапану перед установкой в стену, поэтому вы должны быть уверены, что все соединения и трубы пройдут через любые шпильки или препятствия в их припаянном, закрепленном положении.
Если вы не уверены, то можете отказаться от пайки всего локтевого соединения и сделать это внутри после установки смесительного клапана.
Когда внутренняя и внешняя поверхности трубы выровнены и очищены, вам нужно сделать то же самое с внутренней частью фитинга.
Возьмите проволочную трубную щетку диаметром 1/2″ (продается в паяльном отделе любого хозяйственного магазина) и зачистите внутреннюю поверхность фитинга, который вскоре будет спаян.
Возьмите бессвинцовый флюс.
Флюс очень важен для получения надежного соединения, поскольку он предотвращает окисление окружающих материалов (например, медной трубы, фитингов).
Припой не будет держаться на окисленной меди. Думайте о флюсе как о грунтовке для покраски - он необходим для успешной адгезии.
Используйте кисточку для флюса (подойдет и обычная малярная кисть) и нанесите тонкий, равномерный слой флюса как на внешнюю сторону медной трубы, так и на внутреннюю сторону спаиваемого фитинга.
Надежно вставьте трубу в фитинг.
Теперь вы готовы спаять их вместе.

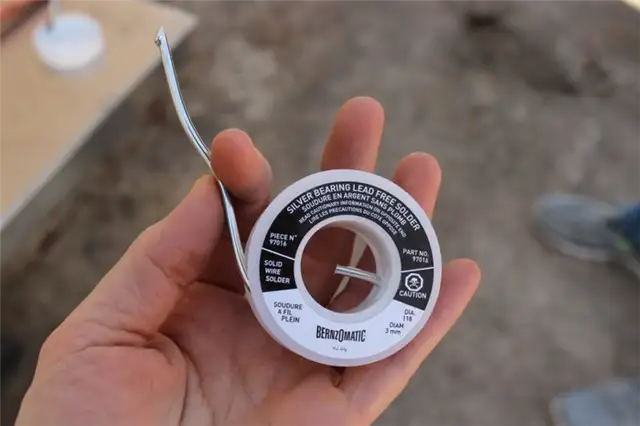

Возьмите свой бессвинцовый припой и вытяните 6-8 дюймов.
Это достаточное расстояние, чтобы вы могли хорошо контролировать процесс пайки, но при этом находились достаточно далеко от пламени и жара горелки, чтобы не обжечься.
Соблюдайте осторожность во время всей процедуры, особенно при работе с пропановой горелкой.

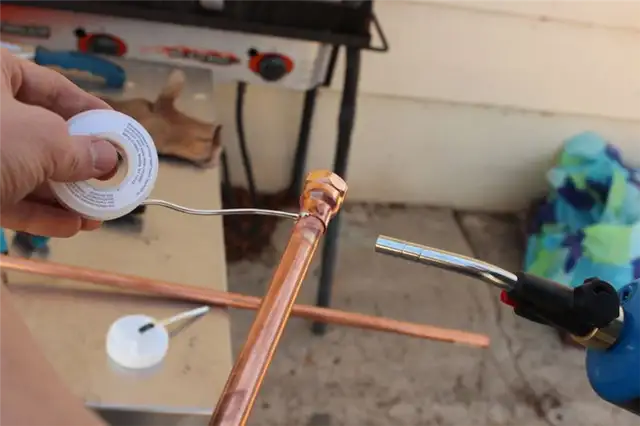

Зажгите пропановую горелку и начните нагревать соединение.
Вам не нужно нагревать саму трубу, лучше направьте тепло на фитинг. Он будет проводить достаточно тепла, чтобы пайка произошла.
Старайтесь не совать паяльную проволоку прямо в пламя горелки; вместо этого прижмите ее к поверхности напротив пламени.
Внезапно она разжижится, и вам захочется повернуть трубу (не отрывая от нее тепла), чтобы припой растекся по всему соединению.
Когда припой полностью соединится, выключите горелку и отложите ее в сторону.
Только что спаянное соединение будет горячим. Не прикасайтесь к нему до тех пор, пока он не остынет, спустя много минут.
Примечание: Мы настоятельно рекомендуем надевать перчатки, когда держите медную трубу для пайки, так как тепло быстро передается по всей длине трубы.
В зависимости от ее длины вы можете обжечься без защиты.
Вы можете видеть, что припой полностью прошел через соединение, потому что это видно и изнутри.
Вы можете заметить окисление (обесцвечивание) медной трубы и фитингов в местах, где не было флюса.
Это не нарушает целостности металла, но служит доказательством того, что флюс крайне важен для успешной пайки.
Повторите этот процесс для других соединений.
Как уже упоминалось ранее, расстояние одного из соединений труб составляет всего 1 дюйм - в принципе, этого достаточно, чтобы соединить два фитинга вместе.
Поскольку удержать такой короткий отрезок трубы будет невозможно, мы рекомендуем подсоединить более короткий отрезок трубы к более длинной "ручке" трубы.

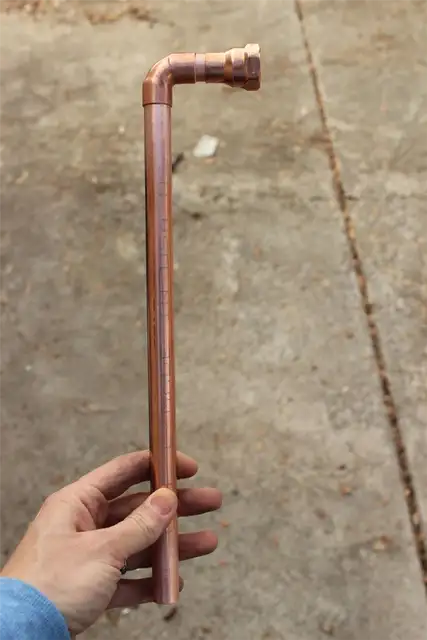

Если вам нужно спаять несколько соединений, вы можете сделать это сразу.
Или вы можете просто насухо закрепить более длинную трубную "ручку" во время пайки короткой трубы, а затем снять "ручку", когда паяное соединение остынет.
Шаг 7: Повторите

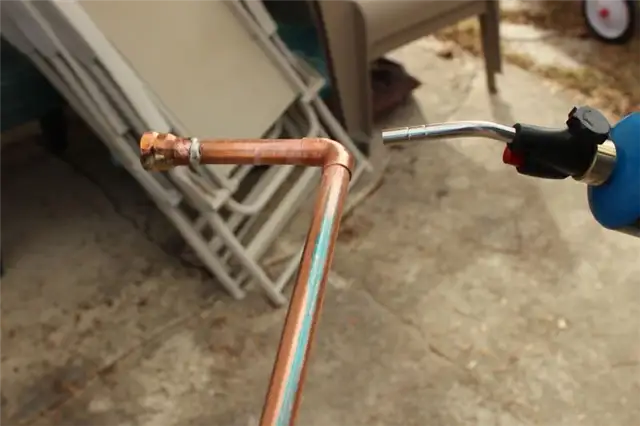

Повторите шаги по очистке, нанесению флюса и пайке для всех соединений.
В случае, если вы паяете два или более участков на одном куске трубы, мы рекомендуем подготовить все стыки, соединить их и паять один за другим в один прием.
Просто переходите от одного соединения к другому. Это эффективно, так как вам не придется ждать, пока участки остынут между пайками.

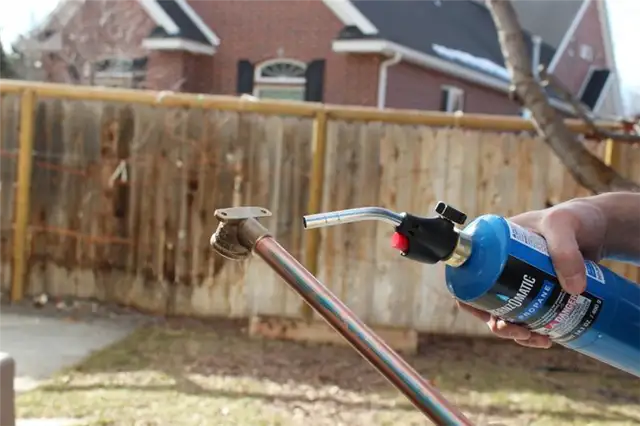

Вам понадобятся два латунных фитинга (колена с ушками), чтобы закрепить трубу на деревянных брусках в местах установки душевой лейки и крана в ванной.
Латунь можно припаять к меди, но для этого потребуется больше времени на нагрев фитинга.
Подготовьте все таким же образом (обработайте латунные фитинги так же, как и медные) и нагрейте фитинг.

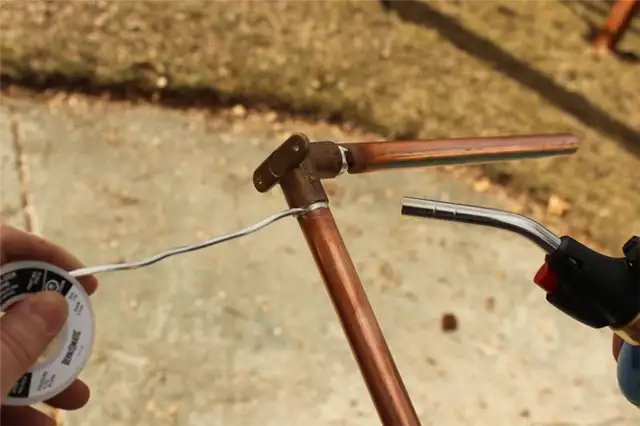

Добавьте припой, когда фитинг будет готов или, по крайней мере, почти достаточно горячим. Создайте надежное соединение.
Оцените свой прогресс

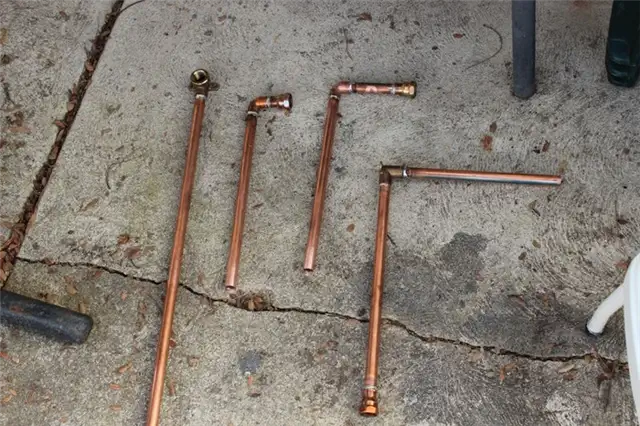

На данный момент у вас должны быть припаяны и готовы к подключению к смесительному клапану четыре детали:
(1) длинный отрезок, чтобы дотянуться до душевой лейки (резьбовая внутренняя муфта на одном конце, колено с ушком на другом),
(2 и 3) горячая и холодная L-образные части с резьбовым внутренним соединением на одном конце (для других концов потребуется прямое соединение, припаянное к ванне), и
(4) соединительные трубы для смесителя в ванной, с коленом в виде каплевидного уха на соединении "L" (горизонтальная труба смесителя в ванной отрезана сверхдлинной прямо здесь и будет обрезана до нужной длины позже во время установки). Красиво сделано.
Шаг восьмой: Установка смесительного клапана
Возьмите смесительный клапан и определите, как он должен быть расположен - какой стороной вверх, какой вниз, какой влево, какой вправо.
На самом клапане должны быть четкие указания.
Кроме того, смесительный клапан должен быть установлен таким образом, чтобы лицевая сторона, указанная стрелкой, находилась на одном уровне с готовой стеной ванны/душа. Другими словами, внешняя поверхность установленной плитки (на цементном растворе, на подложке) должна быть ровной с внешней пластиковой поверхностью монтажного кожуха.
Проволочной щеткой обработайте внутреннюю поверхность адаптеров.
Оберните тефлоновую ленту вокруг резьбы на смесительном клапане.
Прикрутите трубы в соответствии с вашими первоначальными размерами и настройками, убедившись, что смесительный клапан будет установлен в правильном положении.

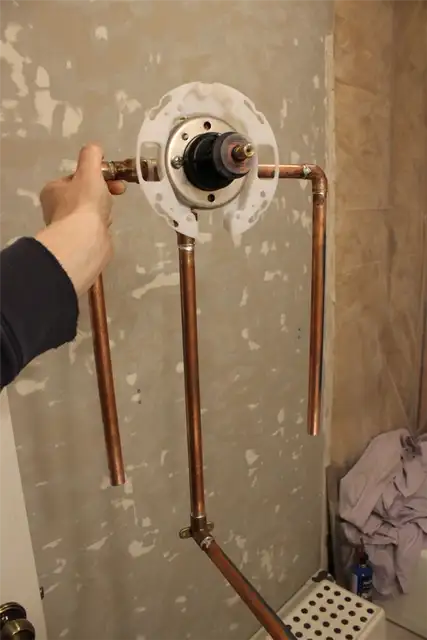

На данном этапе вам нужно прикрутить только два соединения водопроводных труб (горячая/холодная) и соединение крана в ванной.
Отложите его в сторону на минуту.
Шаг девятый: Устранение старой арматуры
Пришло время снять старый смесительный клапан и трубы, но прежде чем вы это сделаете, они станут удобными измерительными ориентирами для ваших новых деталей.
Отмерьте от старого крана в ванной (предполагается, что новый кран будет расположен в том же месте), отметьте место, где будет находиться новый смесительный клапан.

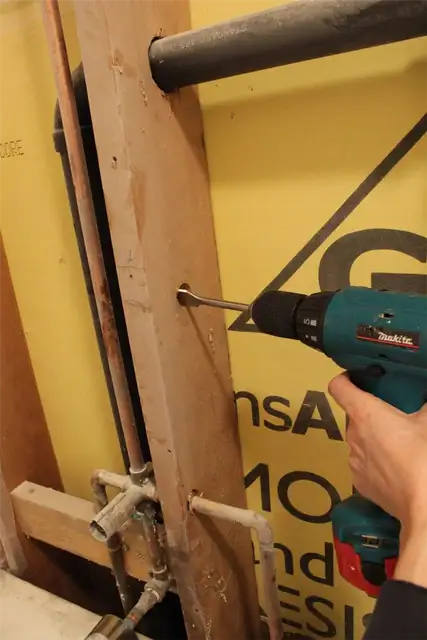

Просверлите отверстие в ближайшей стене для новой трубы, в данном случае для трубы холодной воды, выходящей с правой стороны.

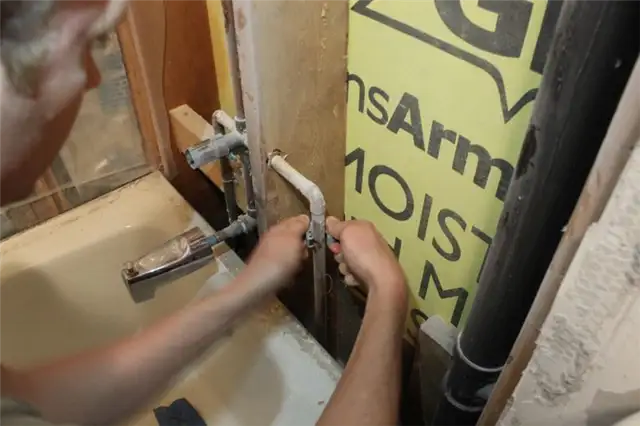

Теперь давайте удалим старый смесительный клапан и трубы.
Открутите колена для смесителей для душа и ванны.

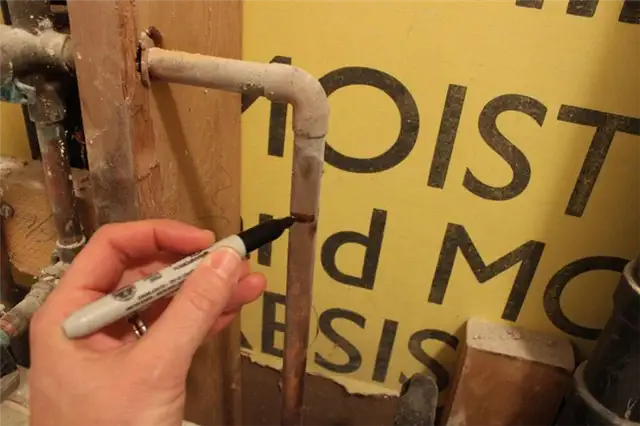

Используя новые водопроводные трубы в качестве измерительной линейки, отметьте на старых трубах горячего и холодного водоснабжения места, где вам нужно будет обрезать трубы, чтобы они идеально подходили к новым трубам. Отключите воду в доме.
НЕ ДЕЛАЙТЕ НИКАКИХ ВРЕЗОК, ПОКА НЕ ОТКЛЮЧИТЕ ВОДУ В ДОМЕ.
После отключения воды оставьте включенным еще один кран, чтобы из водопроводных труб дома вытекло много воды, прежде чем врезаться в трубы ванны/душа для установки дождевой душевой лейки.
Когда вы убедитесь, что в трубах осталось мало воды, возьмите труборез и аккуратно разрежьте трубу в отмеченном вами месте.

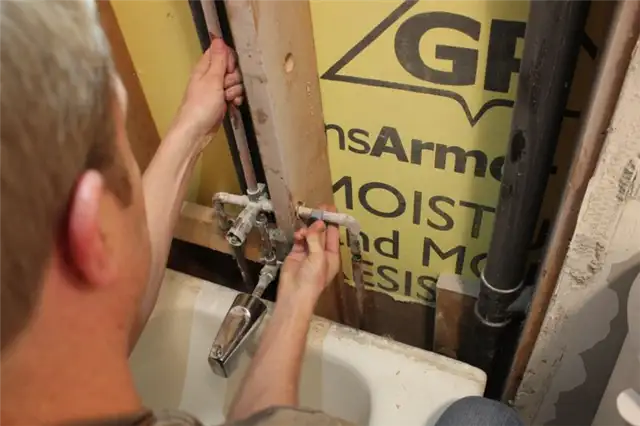

Если труба соединена со стыком, вам придется разрезать ее в другом месте, чтобы иметь возможность удалить его.

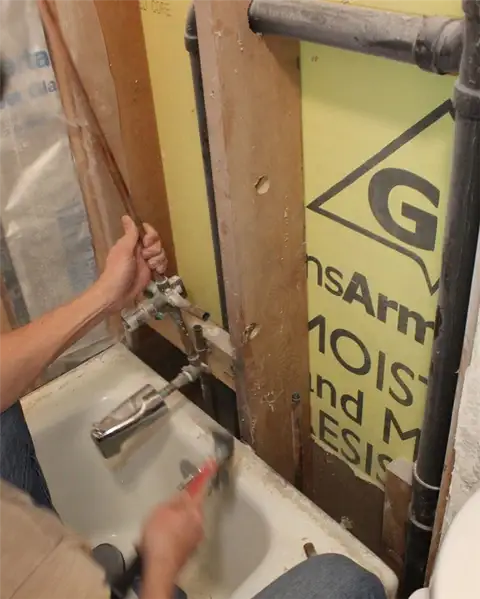

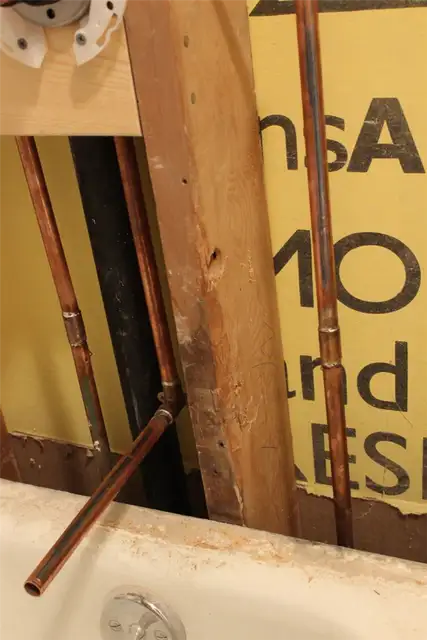

Таким же образом разрежьте другую водопроводную трубу и удалите весь старый смесительный клапан, кран для ванны, соединения труб горячей и холодной воды, а также трубу и фитинги душевой лейки.

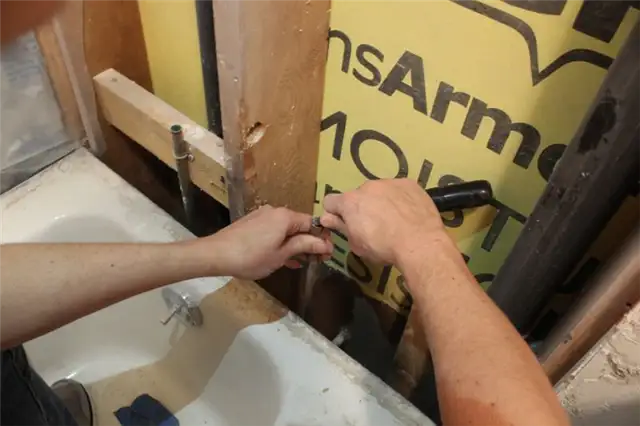

Осторожно удалите заусенцы на внутренней стороне старых водопроводных труб.
Очистите и отшлифуйте внешнюю поверхность старой трубы так же, как вы готовили новые трубы к пайке.

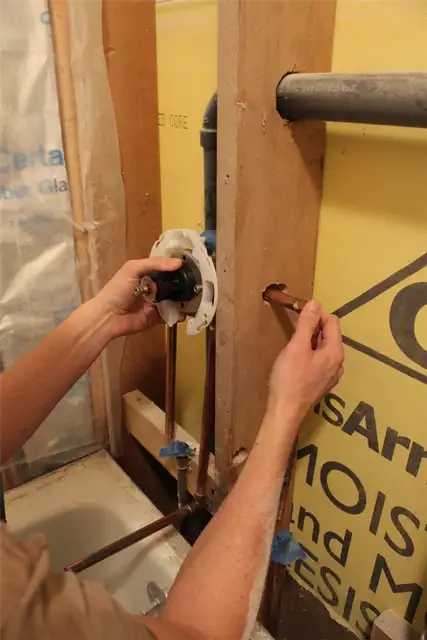

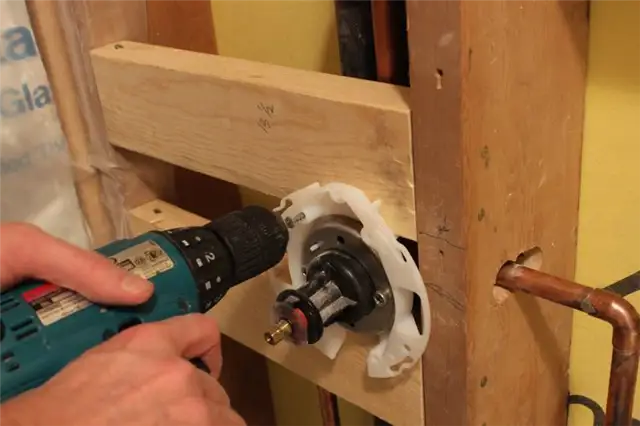

Установите смесительный клапан, продев трубу(ы) через отверстия для шпилек, которые вы просверлили по мере необходимости.
Шаг 10: Установка нового клапана

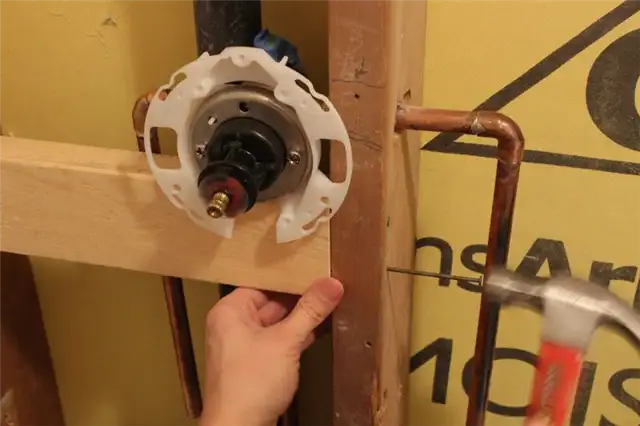

Измерьте расстояние между двумя шпильками, расположенными по бокам нового смесительного клапана; отрежьте два бруска 2×4 до этой длины.
Установите первый 2×4 непосредственно под смесительный клапан, следя за тем, чтобы лицевая сторона пластикового монтажного кожуха совпадала с вертикальной плоскостью готовой стены душа/ванны.
Забейте 2×4 на место с одной стороны.

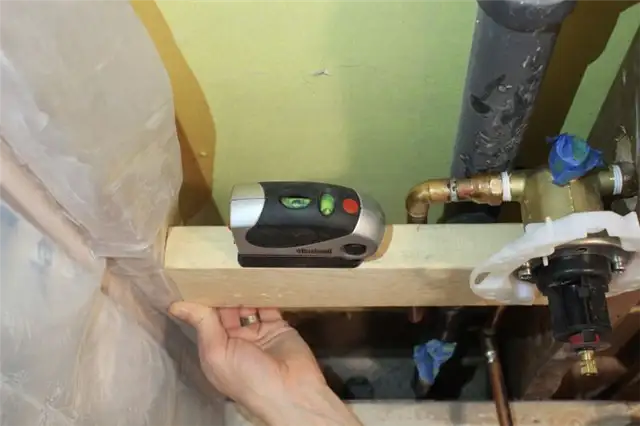

Используйте уровень, чтобы выровнять 2×4, прежде чем начать крепить вторую сторону 2×4 к другой стойке стены.

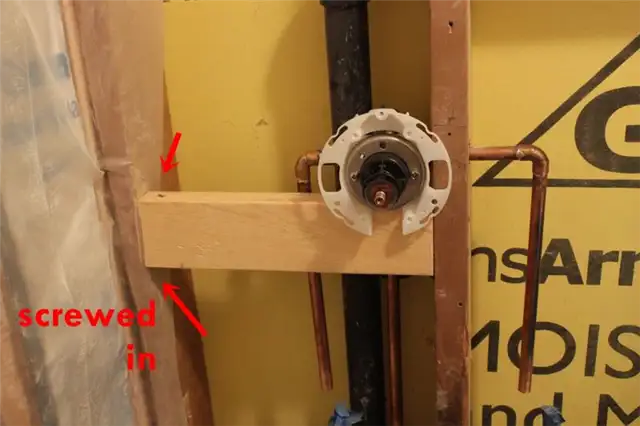

Вбейте молоток или вкрутите шуруп во вторую сторону 2×4 к стене.
Неважно, как она закреплена, главное, чтобы она была закреплена как основная опора смесительного клапана.

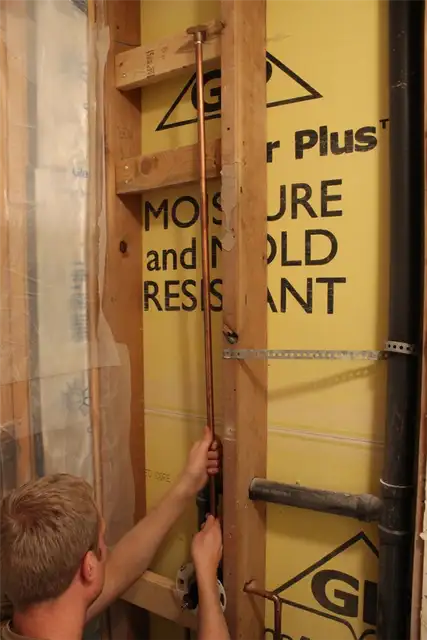

Опираясь на один 2×4, вкрутите в резьбу верхнего смесительного клапана трубу душевой лейки.

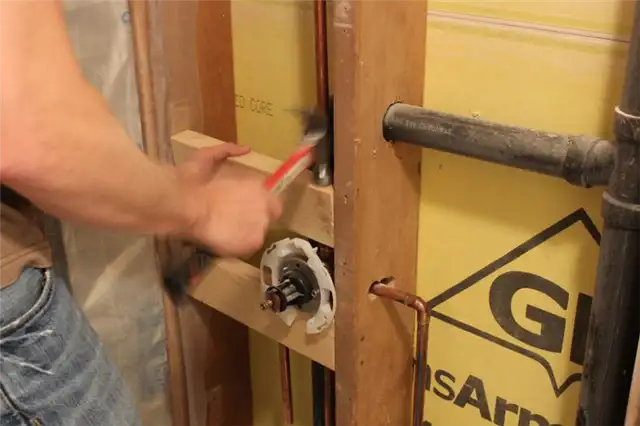

Возьмите второй 2×4 и, если необходимо, с помощью молотка установите его так, чтобы он совпадал с верхней опорной рамой смесительного клапана.

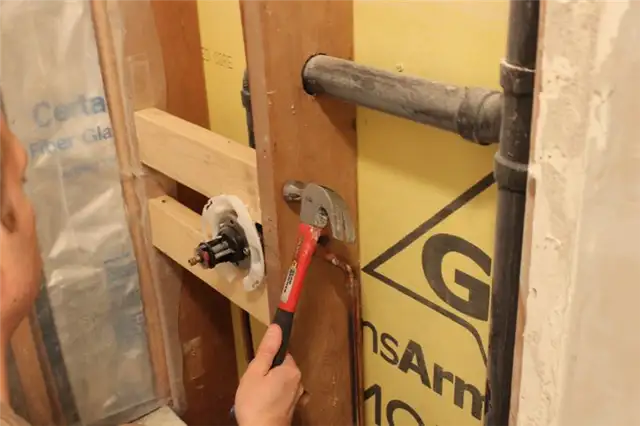

Прибейте (или прикрутите) второй 2×4 на место.

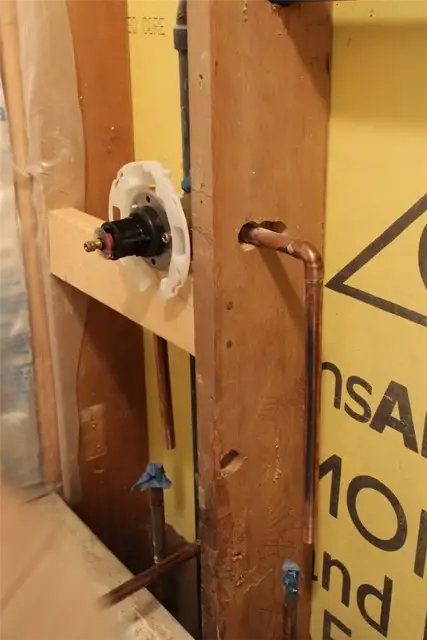

Установите смесительный клапан на два бруска 2×4.
Теперь он должен быть полностью надежным и устойчивым.
Шаг одиннадцатый: Подготовьте муфты
Используйте проволочную щетку, чтобы очистить/зачистить внутренности двух медных муфт.
Они будут использоваться для соединения старых водопроводных труб с новыми трубами, которые, в свою очередь, уже подключены к смесительному клапану.
Шаг двенадцатый: Соедините трубы
После того как смесительный клапан надежно закреплен, настало время соединить трубы дома с новыми трубами душа/ванны.

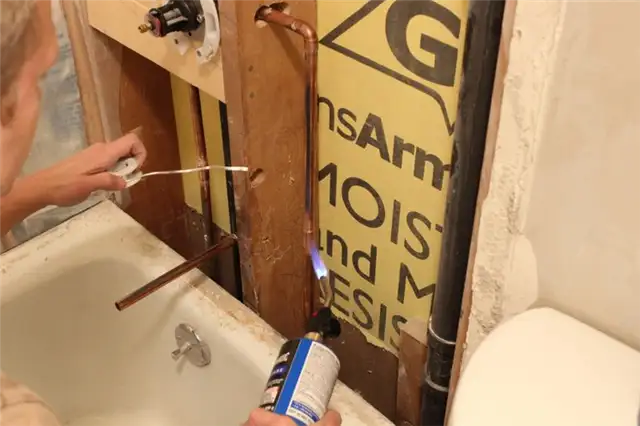

Нанесите флюс на трубы и муфты, подготовьте припой и зажгите горелку.
Примечание: Пожалуйста, будьте предельно осторожны при пайке внутри дома.
Держите пламя только на соответствующих трубах и подальше от дерева или изоляции.
Всегда выключайте резак, прежде чем положить его на землю.
На всякий случай держите поблизости огнетушитель.
Возможные проблемы при работе со старыми душевыми трубами

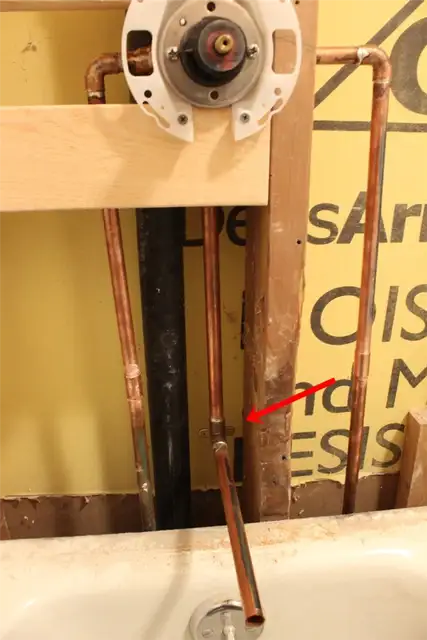

В старом доме вы можете столкнуться с не самыми идеальными ситуациями. Не всегда легко установить душевую лейку.

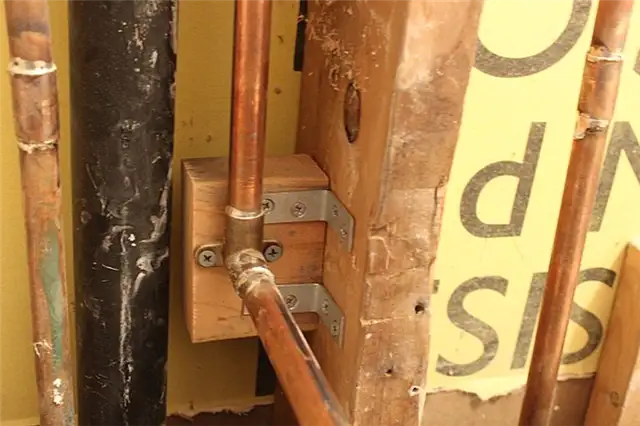

Для примера: Мы не смогли установить опору 2×4 для крепления колена смесителя в ванной из-за расположения большой трубы в каркасе. Это создало проблему, поскольку кран, безусловно, нуждается в стабилизации.
Решением стало использование кронштейнов для крепления меньшего куска 2×4, вырезанного по размеру, чтобы поместиться между шпилькой и трубой.
Этот кусок 2×4 служит креплением для колена крана в ванной.
Это не такой идеальный вариант, как 2×4, которые могут занимать все пространство между шпильками, но он вполне надежен и является лучшим, что мы могли сделать в данной ситуации (без необходимости перекладывать всю систему черных труб).
Шаг тринадцатый: Прикрепление душевой лейки

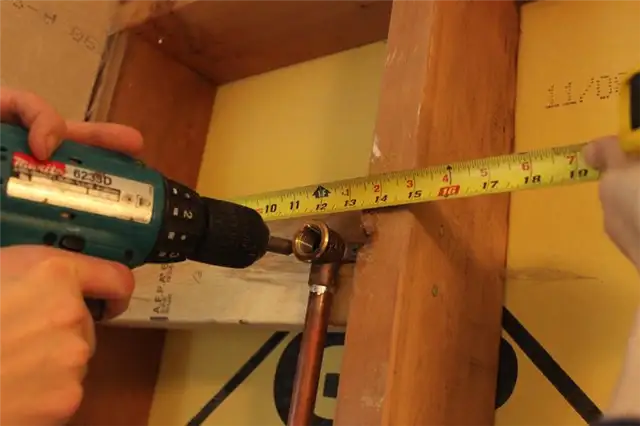

Отмерьте центральную горизонтальную точку для душевой лейки и прикрепите ее к новому приподнятому брусу 2×4.
Включите главную водопроводную линию дома и проверьте, нет ли утечек.
Шаг четырнадцатый: Завершающие штрихи
На этом этапе пришло время подготовить ванну к укладке плитки, а затем уложить плитку, затереть, загерметизировать и заделать все это перед установкой новых светильников для душа и ванны.
Шаг пятнадцатый: Установка новых светильников
После того как ванна готова к приему душа, можно приступать к установке светильников.
Начните с душевой лейки.
Оберните тефлоновую ленту вокруг резьбы настенного крепления по часовой стрелке.

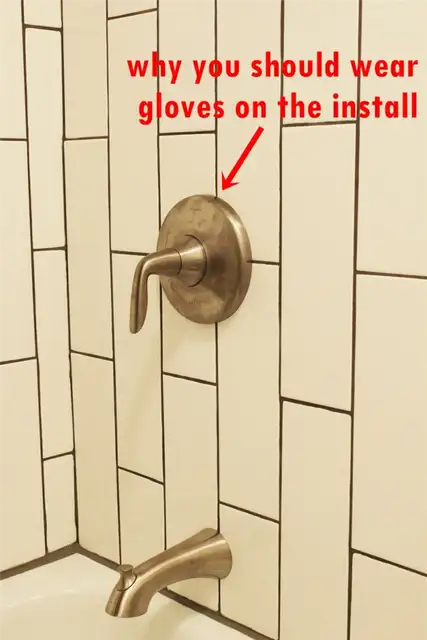

Совет профессионала: во время установки лучше надеть перчатки, чтобы не испачкать светильники маслом с пальцев. Это, конечно, не обязательно, но сэкономит время на уборку.
Закройте участок резьбы полностью, от конца до конца, но не заклеивайте его.
Шаг 16: Прикрепите кронштейн
Вкрутите душевой кронштейн в локоть капельного уха в стене. Плотно затяните его вручную, без использования инструментов.
Это может повредить отделку вашего светильника.
Шаг семнадцатый: Установите пластину
Наденьте пластину на душевой кронштейн.
Вы можете добавить прозрачный силикон вокруг, если вам так будет удобнее; в этом случае оставьте небольшой зазор в 1/2″ в силиконе внизу пластины.
Шаг восемнадцатый: Оберните ленту вокруг конца

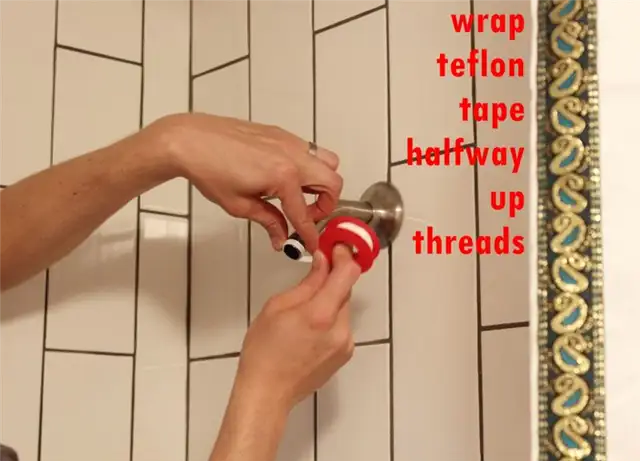

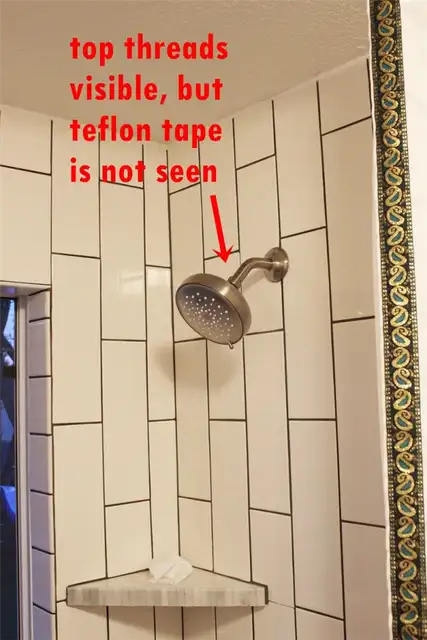

На открытые резьбы душевого рычага намотайте тефлоновую ленту.
При этом обмотайте только нижнюю половину или две трети резьбы.
После установки душевой лейки лента будет видна по всей длине резьбы.
Шаг девятнадцатый: Прикрепите лейку
Прикрутите душевую лейку к душевому кронштейну. Затягивайте только вручную.
Шаг двадцатый: установка смесителя
После установки душевой лейки перейдем к установке смесителя для ванны, или излива.
Следуйте инструкциям, прилагаемым к смесителям.
Чтобы установить излив, нам нужно обрезать медную трубу на расстоянии 5-1/8 дюйма от лицевой стороны кафельной стены.
Измерено и отмечено здесь.
Используйте нож для резки медных труб, чтобы обрезать трубу.
С помощью наждачной бумаги или наждака удалите заусенцы и очистите трубу внутри и снаружи среза.
Используйте шестигранный ключ на нижней стороне излива, чтобы ослабить соединитель внутри.
Наденьте излив на медную трубу.
Прижмите излив к стене, затягивая установочный винт на нижней стороне излива.

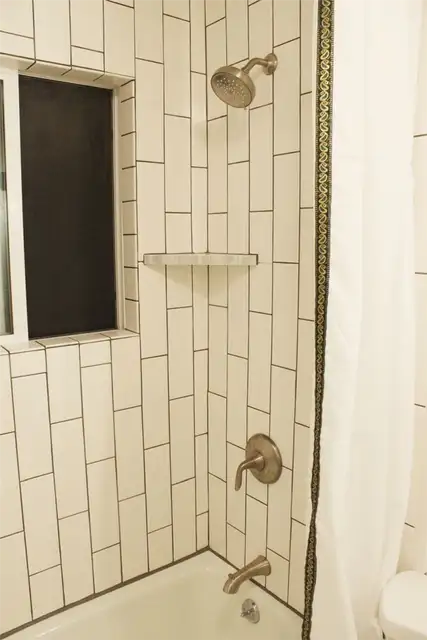

Когда душевая лейка и излив для ванны установлены, пришло время заняться смесительным клапаном.
Шаг двадцать первый: установка температуры
Сначала нам нужно установить максимальную температуру воды.
Для этого наденьте реверсивный адаптер на конец клапана смесителя, чтобы можно было включать/выключать воду.
Проще говоря, вы регулируете температуру воды: включаете воду, с помощью шестигранного ключа на винте устанавливаете нужную температуру, а затем выключаете воду.
Это важно для того, чтобы люди, пользующиеся ванной/душем (особенно дети), случайно не ошпарились.
Шаг двадцать второй: продолжайте установку смесителя
Установив максимальную температуру воды, вы готовы двигаться дальше.
Измерьте расстояние от торца стены душевой кабины до конца клапана смесителя.
Это расстояние определит положение вашего реверсивного адаптера; при меньшем расстоянии более длинный конец адаптера должен быть обращен наружу, а при большем расстоянии от стены до клапана более короткий конец адаптера должен быть обращен наружу.
Установите реверсивный адаптер как можно более ровно, вкрутив его в клапан смесителя.
Установите уплотнительную пластину.
Для справки: Изначально мы затянули уплотнительную пластину так, чтобы она была практически заподлицо со стеной; это оказалось слишком туго, так как не позволяло правильно установить ручку для ванны. Поэтому мы немного ослабили уплотнительную пластину, отодвинув ее от стены душевой кабины примерно на 1/16 или 1/8 дюйма.
Как следует из названия, важно, чтобы эта пластина плотно прилегала к стене.
Поскольку на обратной стороне нашей уплотнительной пластины не было достаточной площади плитки, мы запечатали пластину после ее установки.
Большинство инструкций по установке рекомендуют наносить герметик на обратную сторону уплотнительной пластины, а затем устанавливать ее. Если вы можете сделать это на своей плиточной стене, действуйте.
Как и в случае с другими этапами герметизации, мы оставили небольшой зазор в герметике в нижней части пластины.
Поместите лицевую панель ручки ванны на уплотнительную пластину так, чтобы паз или выемка были направлены вниз.
Если на лицевой панели есть слова, можно предположить, что они должны быть направлены вверх.

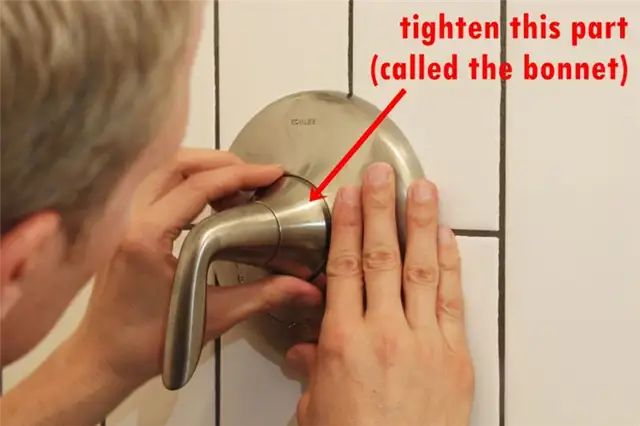

Удерживая лицевую панель в таком положении, вставьте ручку в отверстие на реверсивном адаптере на клапане смесителя.
Ручка должна быть обращена вниз или ориентирована в направлении, указанном в инструкции к вашему конкретному смесителю.
Затяните колпачок ручки (поверните по часовой стрелке), пока она не будет надежно закреплена.
Трудно представить, что оригинальная душевая лейка упала в этот момент. Для высоких пользователей душа это просто создавало неудобства при купании.

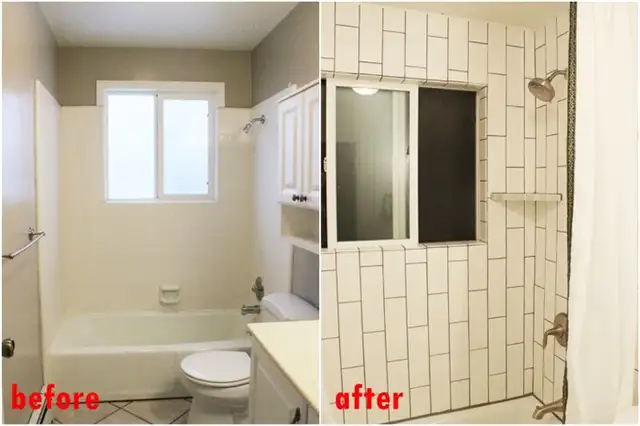

Новая душевая лейка бьет чуть ниже верхней части окна. Раньше душевая лейка находилась примерно на 2/3 высоты окна. Это существенная разница, как в функциональности, так и в форме.
Необязательное, но отличное дополнение:
Последнее, что вы, вероятно, захотите сделать, - это заменить сливную трубку и лицевую панель/треугольник, чтобы они соответствовали вашим новым светильникам.
Существует множество вариантов того, какие компоненты может иметь ваша ванна; в данном случае это ситечко и тройник.
Начните с удаления старого сетчатого фильтра, открутив центральный винт.
В некоторых случаях весь сетчатый фильтр может быть извлечен из ванны довольно легко.
После снятия установите на его место новый подходящий сетчатый фильтр.
Далее пришло время заменить тройник.
Сначала удалите старый штифт (так называемый шплинт), который соединяет плунжерный узел с лицевой панелью.
Затем установите новый шплинт, чтобы прикрепить узел к новой лицевой панели.

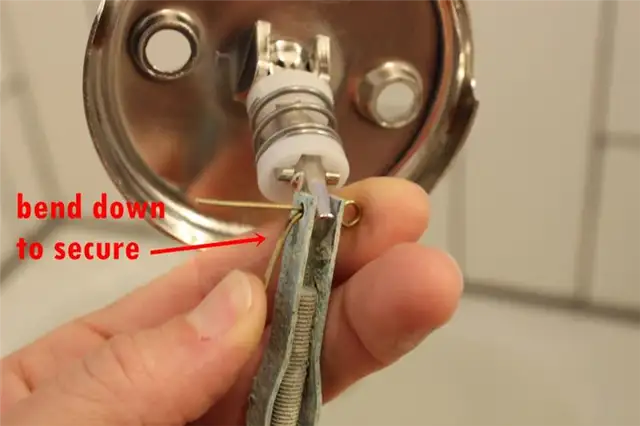

Загните одну сторону шплинта вниз, чтобы закрепить его на месте.
Вставьте узел, начиная с плунжера, обратно в переливную трубку.
Очистите ванну за местом установки новой лицевой панели.
Аккуратно установите новую лицевую панель триплвера так, чтобы область "зазора" была направлена вниз.
Начните прикручивать лицевую панель, че
