DIY (своими руками) Современный асимметричный светильник из латуни
Возможно, у кого-то из вас нет такой проблемы, или вы даже не знаете, что такая проблема может существовать в наше время, но для тех, кто с ней живет, это действительно проблема. Я говорю об уродливом, строительного класса и (что хуже всего) смещенном светильнике для ванной комнаты.

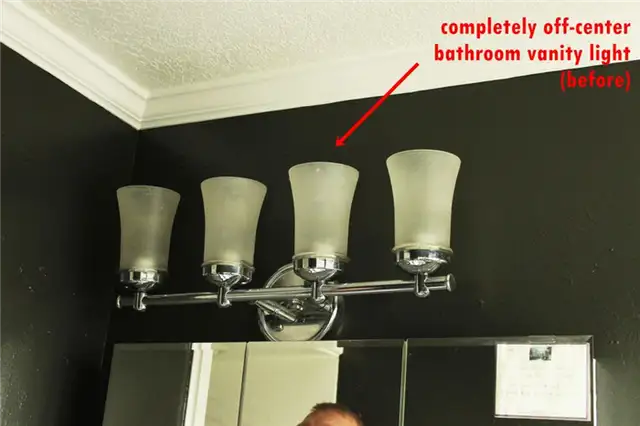

По какой-то причине светильник, который жил над зеркалом в нашей ванной, не был отцентрирован относительно самого зеркала, что нервирует и раздражает. (Я понимаю, что в мире есть и другие более насущные проблемы, но эту я могу решить. И поэтому я продолжаю).

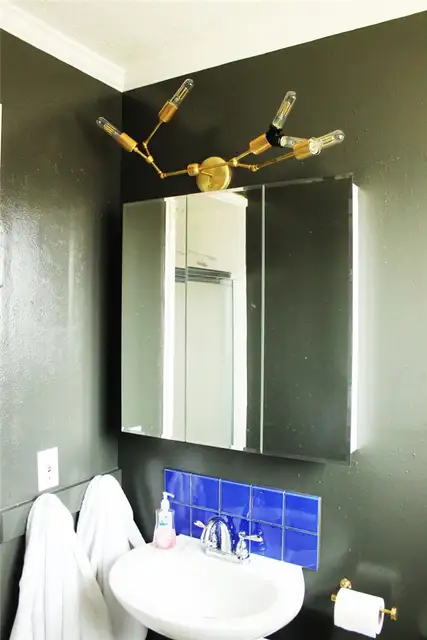

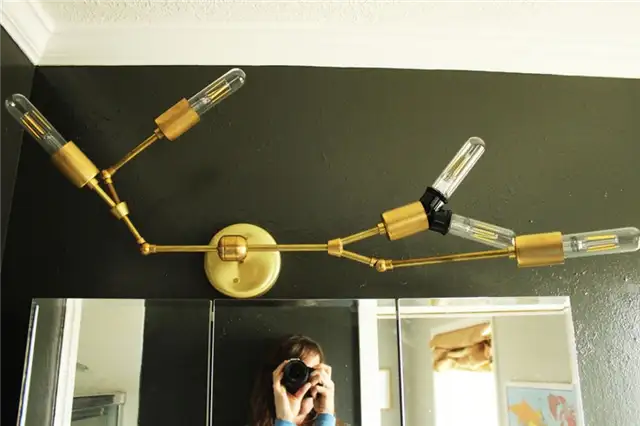

Вместо того чтобы лезть во внутренности стены, чтобы переустановить электрическую коробку, я решил создать современный светильник с асимметричной эстетикой, чтобы казалось, что он расположен немного не по центру. И, не поверите, так оно и есть. Вот как вы тоже можете это сделать.
Уровень DIY (своими руками): От среднего до продвинутого

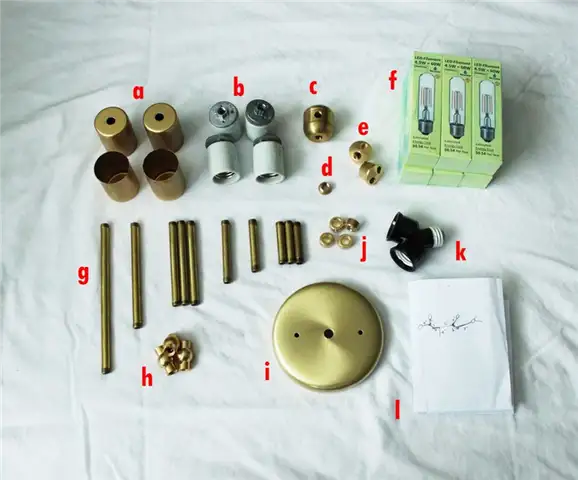

Необходимые материалы:
*Примечание: большинство деталей были куплены у этого онлайн-продавца, поэтому номера позиций приведены здесь для вашего удобства.
a - Четыре (4) чашки 2-1/4" из неотшлифованной латуни (CU578)
b - Четыре (4) фарфоровые розетки Эдисона без ключа (SO10045)
c - Один (1) большой корпус кластера с тремя отверстиями (два 1/8", одно 1/4″), неотшлифованная латунь (BOLG1)
d - Один (1) редуктор с буртиком (1/8 "F, 1/4″M), нешлифованная латунь (RE1/8FX1/4MS)
e - Два (2) конических латунных корпуса кластера (1/8" x [2]1/8") (BOT2)
f - Пять (5) светодиодных лампочек с нитью накаливания T10, подходящих для использования во влажных помещениях (Amazon)
g - Различные отрезки 1/8" латунной трубы с наружной резьбой (использованы отрезки: 7", 5", 3×4", 3", 2,5", 3×2")
h - Три (3) регулируемых фрикционных шарнирных соединения (SV140)
i - Один (1) потолочный навес из полированной сатинированной латуни с сайта etsy (SnakeHeadVintage)
j - Четыре (4) прямых контактных кольца с установочным винтом, нешлифованная латунь (SRS0-3/8)
k - Один (1) переходник с двойного на стандартный винтовой держатель светильника, черный (Amazon)
l - Эскиз желаемого светильника, включая соответствующие длины труб и общую схему.
Не показано: 6 футов (каждый) белой и черной ламповой проволоки калибра 18/2 (Lowes).
Начните с создания общего макета светильника-ветки. Используйте 4-дюймовую трубу, чтобы прикрепить ее к центральному отверстию в большом кластере.
Также вкрутите латунный редуктор в отверстие 1/4″ в большом кластере. Это просто уменьшит отверстие, которое будет слишком большим для 1/8-дюймовых труб, до подходящего размера (1/8 дюйма, на самом деле).
Это секция, которая будет проложена через потолочный козырек к стене. По сути, это центральный узел вашего светильника.
Далее выберите одну сторону светильника для работы. Разложите нужные части. Вот пример того, как может выглядеть левая сторона светильника.
Эти регулируемые шарнирные соединения просто волшебны, когда речь идет о создании светильников-ветвей. Вы можете поворачивать их под любым углом, и это придает светильнику превосходное абстрактное, случайное, похожее на ветви качество.
Чтобы заставить их работать, слегка открутите комплект винтов.
Отрегулируйте угол соединения так, как вам нужно (это можно изменить позже, когда вы будете добавлять свои детали).
Затяните винт, чтобы зафиксировать соединение.
Прикрутите трубы к регулируемому шарнирному соединению, и альт! Отличный неловко выглядящий локоть. Абстрактная магия, правда.
Вы будете иметь дело с этими фарфоровыми розетками больше, когда займетесь собственно проводкой светильника, а пока вам просто нужно неплотно прикрепить металлическое основание к фарфоровой розетке. Используйте маленькую плоскую отвертку, чтобы затянуть винты с внутренней стороны розетки.
Теперь основание и розетка представляют собой единое целое, так что вы не потеряете их или что-то еще.
Когда вы работаете над концом ветки, куда будет входить светильник, в основном это и будет ваша схема. Вам понадобятся фарфоровая розетка, латунная чашка, контактное кольцо и труба.
Прикрутите конец трубы к металлическому основанию фарфоровой розетки. (Не затягивайте слишком сильно.)
С открытого конца трубы вставьте латунную чашку в фарфоровое гнездо.
Вы заметите, что латунная чашка совершенно свободно болтается. (Это технический термин. Спросите любого электрика.) Ее нужно зафиксировать.
Чтобы удержать латунную чашку на месте, вы воспользуетесь важным элементом конструкции светильника: контактным кольцом с установочным винтом.
Сначала нужно ослабить установочный винт с помощью шестигранного ключа. Не ослабляйте его до конца, чтобы он выпал; все, что вам нужно, - это чтобы внутренний конец установочного винта был вровень с внутренним ободом контактного кольца, чтобы вы могли надеть и снять контактное кольцо с трубы.
Наденьте контактное кольцо на трубу в направлении основания латунной чашки. Сдвиньте его вплотную к чашке, чтобы чашка плотно прижалась к фарфоровому основанию раструба и контактному кольцу.
Затяните установочный винт. Это удержит все на месте, даже если все не перевернуто.
Чтобы использовать переходник с двойного на стандартный патрон, просто подготовьте фарфоровый цоколь так, как будто вы собираетесь вкрутить одну лампочку, но вместо этого вкрутите переходник. Затем подключите к адаптеру две лампочки. Готово.

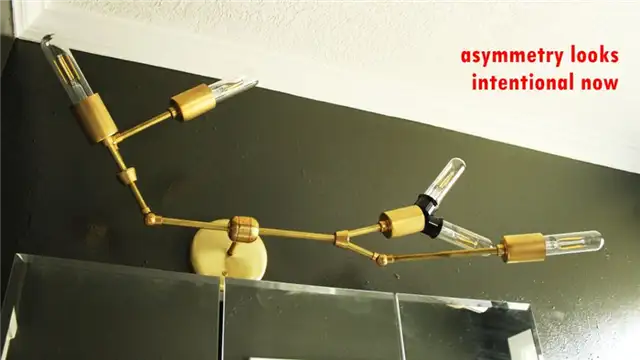

Теперь соберите светильник так, как будет лучше всего смотреться в вашем помещении. В данном примере использована именно такая конфигурация, но вы можете проявить творческий подход и сделать то, что вам нравится.
Поскольку место крепления моего светильника (на стене) находится близко к соседней стене со стороны ветви 1, ветвь 1 короче ветви 2.
Эти ветви и подветви помечены для справки.

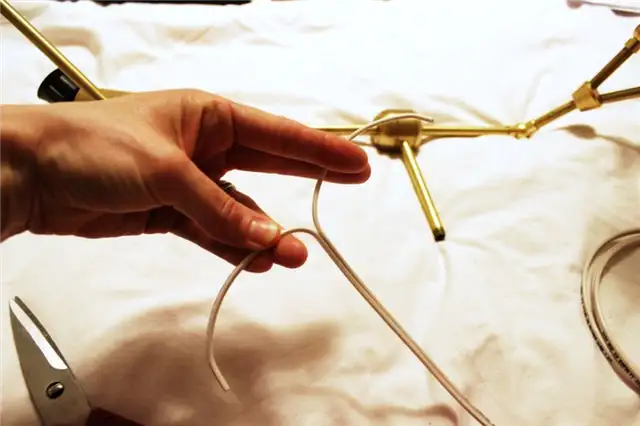

В моем магазине бытовой техники ламповый провод 18 калибра продается только как провод 18/2; другими словами, это только двойной провод. Вы же хотите использовать одинарный белый и черный провод. Поэтому аккуратно перережьте конец соединительного кожуха прямо посередине.
Потяните провода в стороны. Повторите это для черного провода лампы. Теперь у вас должно быть четыре 6-футовых отрезка провода (два белых, два черных).
Для этого светильника мы начнем с места крепления к стене и проложим проводку наружу. Вы также можете начать с розеток и работать вглубь. Каждый из этих методов создает определенные сложности с проводкой (но они не являются непреодолимыми, так что не волнуйтесь): при работе в направлении стены сложности возникают при прокладке проводов в корпусе кластера, при работе в направлении от стены сложности возникают при прокладке проводов в розетке. С учетом сказанного, давайте начнем. Отрежьте около 12 дюймов двух белых и двух черных проводов. Они соединят настенные провода с проводами лампы.
Эти латунные трубки диаметром 1/8 дюйма едва влезут в четыре провода 18 калибра, но влезут. Проденьте все четыре провода через 4-дюймовую трубу, которая будет вести от стены к корпусу кластера. Вытяните провода только на расстоянии около 2 дюймов от корпуса кластера, а остальные оставьте висеть.
Вот краткий урок о том, как обнажить концы этих проводов, удалив окружающую их оболочку. Найдите 18 AWG многожильный на кусачках (потому что вы работаете с многожильным проводом. Если бы ваш провод был одножильным, вы бы использовали одножильное отверстие) и поместите провод в отверстие примерно в 3/4″ от конца. Покрутите проволоку (или кусачки), чтобы обеспечить прочный срез корпуса по всему периметру.
Держа кусачки зажатыми вокруг проволоки, осторожно потяните их к концу проволоки. Это позволит снять оболочку с проволоки, оставив ее конец открытым и готовым к работе.

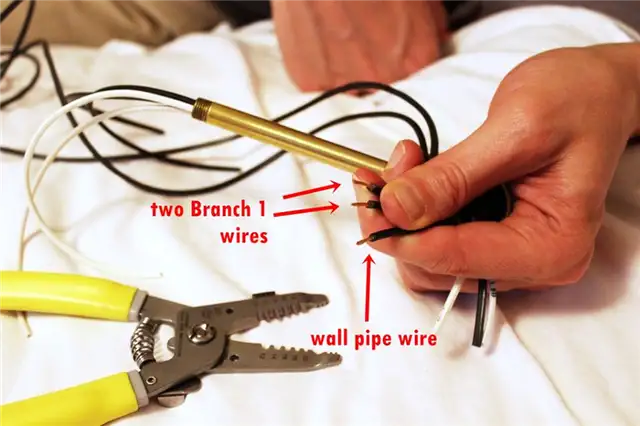

Возьмите один из черных проводов настенной трубы (остальные три провода настенной трубы оставьте в покое) и по одному концу двух других отрезков черного провода. Убедитесь, что выбранные вами отрезки примерно на 8-10 дюймов длиннее, чем ветка, к которой они будут относиться, от корпуса кластера до фарфоровой розетки. Удалив кожух, обнажите около 3/4″ проволоки на концах.

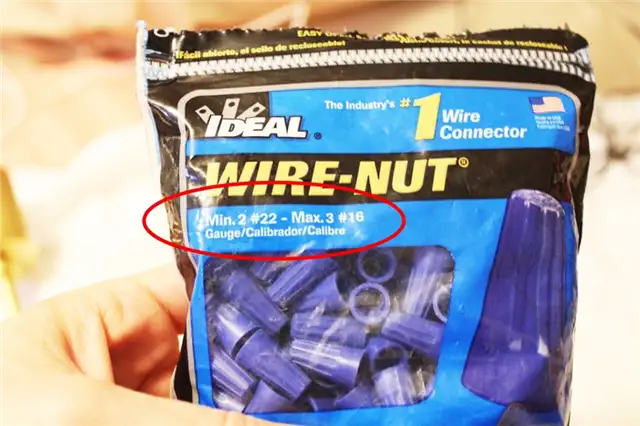

Возьмите подходящие по размеру проволочные гайки (эти подойдут для трех проводов 18 калибра; идеально).
Осторожно скрутите три конца провода вместе по часовой стрелке. (Совет: полезно перед этим быстро скрутить каждую проволоку, чтобы сохранить целостность нитей).
Добавьте проволочную гайку. Убедитесь, что все три провода закреплены в гайке; если это не так, открутите гайку и сделайте все заново.
Повторите эти действия для остальных трех проводов, выходящих через трубу настенного крепления - каждый провод настенного крепления должен быть соединен с двумя проводами того же цвета (и соответствующей длины для ответвления, для которого они предназначены) с помощью проволочной гайки. Теперь из корпуса кластера должно выходить восемь проводов. Закрепите и заизолируйте провода/отверстия для гаек черной изолентой.

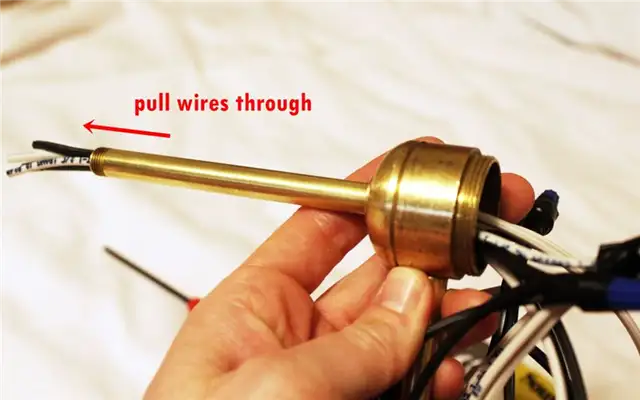

Мы начнем с ветки 1. Прикрепите горизонтальную трубу к корпусу кластера, затем протяните четыре провода ветви 1 через эту трубу (два черных, два белых). Будьте очень внимательны, чтобы провода были выровнены и не перекручивались друг с другом, иначе вам придется продевать их снова, потому что перекрученные провода неэффективно используют пространство, а корпус кластера выглядит большим, но в нем будет тесновато для всех этих проводов и гаек.

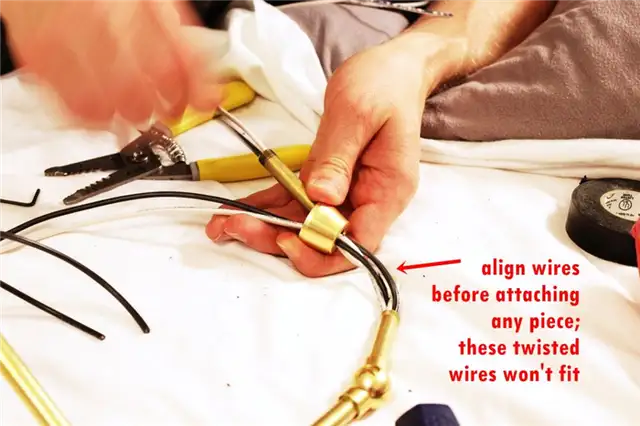

Прикрутите другой конец корпуса кластера к первой трубе ветки 2 и проденьте провода ветки 2, следя за тем, чтобы они были расположены равномерно и не перекручивались между собой от гайки провода наружу.

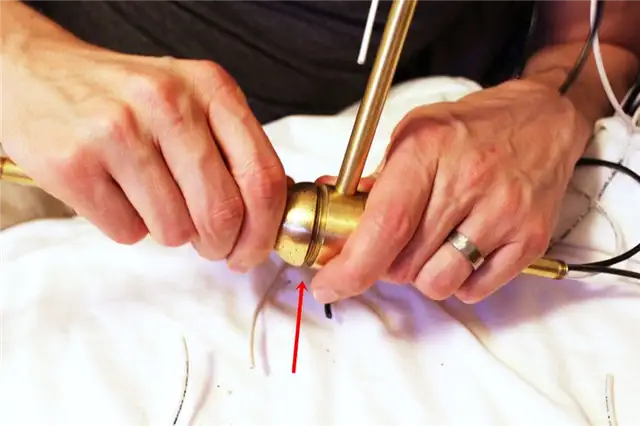

Придвиньте стенку корпуса кластера (с подсоединенной трубкой Branch 2) вплотную к настоящему корпусу кластера. Уложите все провода и гайки проводов в корпус кластера как можно аккуратнее. Проверните стенку корпуса кластера примерно на три оборота, затем накрутите ее на корпус кластера.
Это движение против поворота сначала немного скрутит провода, но по мере того, как вы будете закручивать стенки корпуса, провода "раскрутятся" и будут лежать прямо в своем конечном положении внутри корпуса кластера.
(Конечно, с этим нужно быть осторожным, чтобы не перекрутить провода, но эта стратегия противодействия скручиванию полезна в тех случаях, когда провода плотно упакованы в деталь, которую затем нужно прикрутить к другой детали).

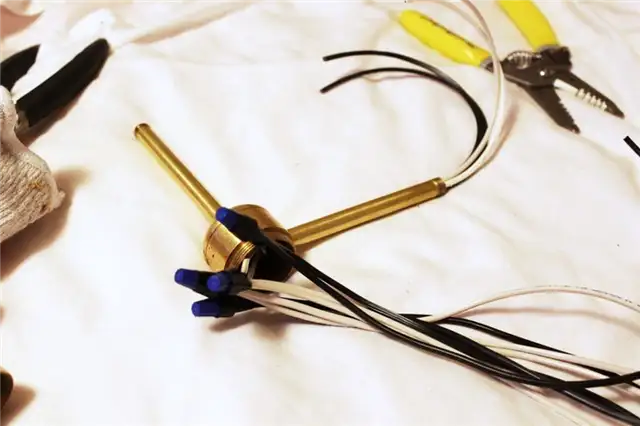

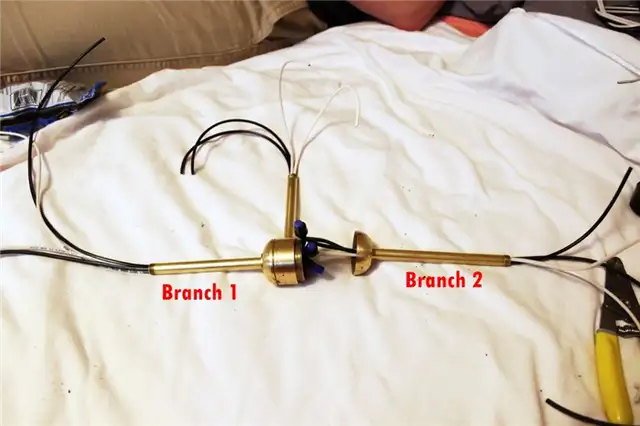

На этом этапе к корпусу кластера должны быть прикреплены первые трубы ветвей 1 и 2, а все провода должны быть соответствующего размера и аккуратно торчать из соответствующих концов труб.
С этого момента вы начнете сборку светильника. Я рекомендую собирать светильник по частям, отталкиваясь от макета, чтобы вы точно знали, куда идет каждая деталь. Если разобрать все сразу и попытаться собрать обратно, можно запутаться, что к чему. Чтобы не мучиться с нарезанием резьбы, можно присоединить наборы шарниров и труб и нарезать резьбу за один раз, а не пытаться пропустить провода через эти отдельные детали три раза.

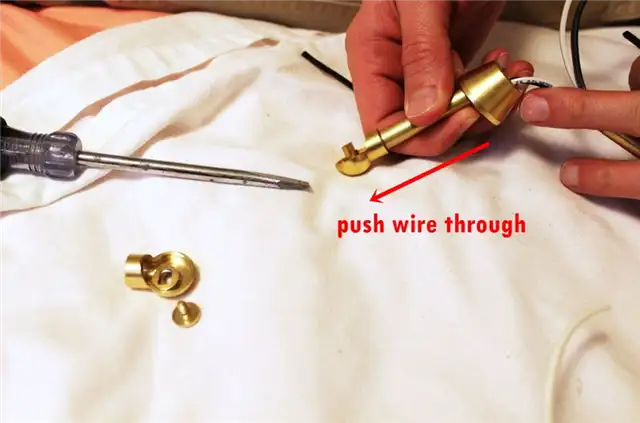

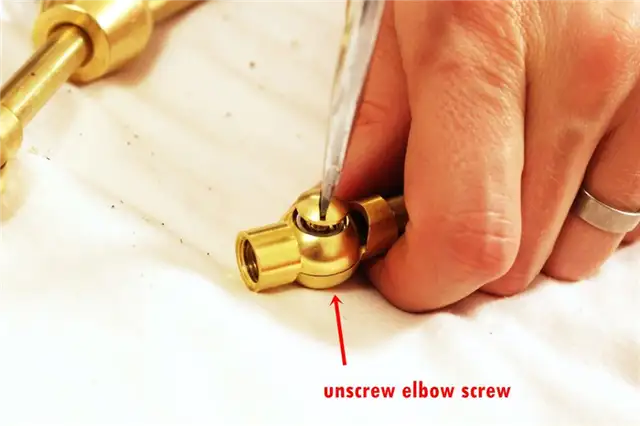

Когда вы доберетесь до локтевого сустава, вот что вам нужно сделать: Осторожно (чтобы не потерять пружину или распорные элементы) выкрутите винт из соединения. Отложите винт, пружину и верхнюю половину шарнира в сторону.

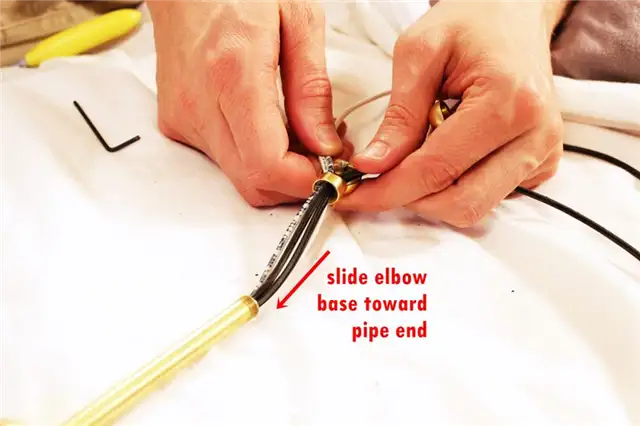

Проденьте провода через основание локтевого шарнира, следя за тем, чтобы они были прямыми и не перекручивались друг с другом.

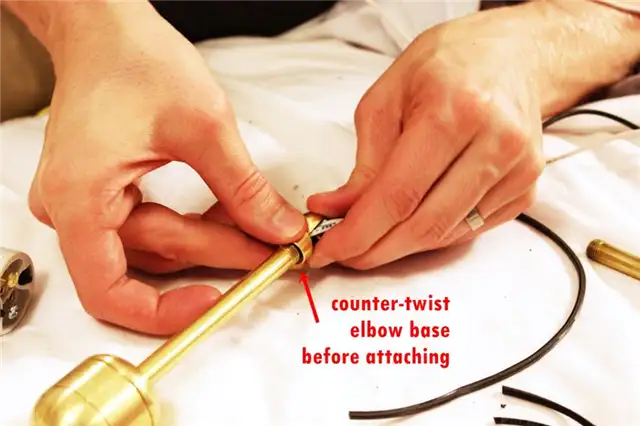

Прикрутите основание локтевого соединения к трубе, сначала повернув его против часовой стрелки, чтобы скрутить провода в направлении, противоположном тому, которое вы хотите получить в итоге, а затем закрутите его по часовой стрелке, чтобы снять временное скручивание проводов и (надеемся) заставить их лежать ровно.

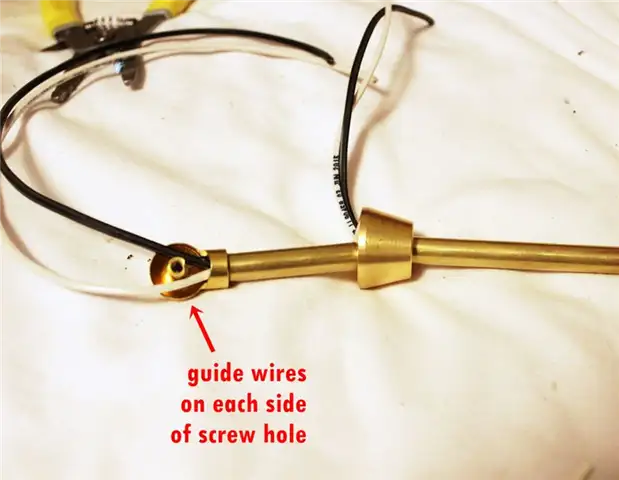

Разделите провода для прокладки по обе стороны от отверстия под винт. При необходимости эти локтевые соединения подходят для всех четырех проводов (два черных, два белых).

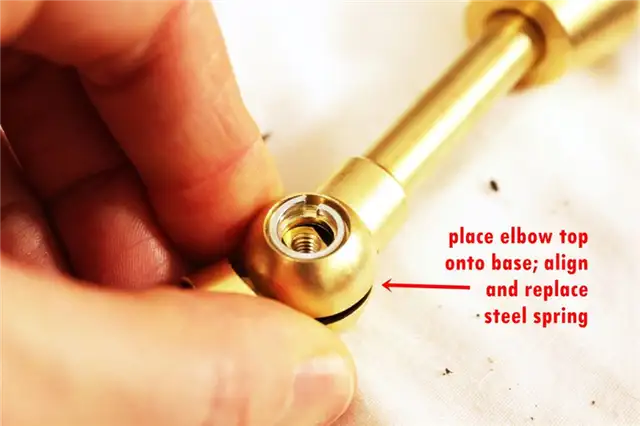

Поместите верхнюю половину соединения прямо на нижнюю половину, совместив отверстия для винтов. Установите пружину в отверстие и снова закрепите винт.
Затяните винт так, чтобы он был достаточно тугим, чтобы удерживать локоть под нужным вам углом, или достаточно слабым, чтобы он еще не удерживал угол. Вы всегда можете слегка ослабить/затянуть винт, чтобы отрегулировать угол наклона этих локтевых соединений по мере необходимости.

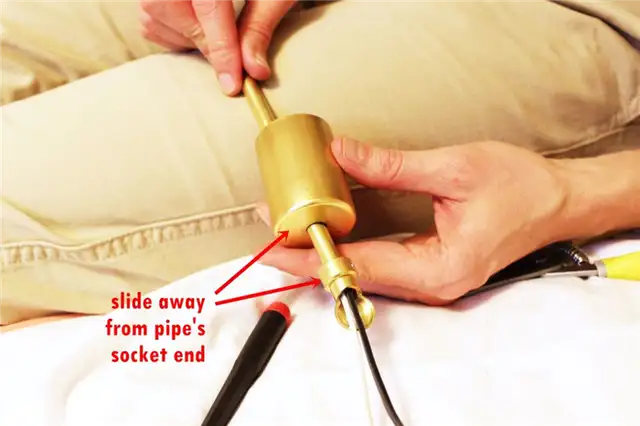

Когда вы дойдете до конца ветки, где будет находиться муфта, сделайте следующее: накрутите на последнюю трубу ослабленное контактное кольцо, затем латунную чашку с отверстием, обращенным к муфте. Провода уже должны быть продеты через последнюю трубу и торчать из нее.
Затем отделите основание розетки от самой розетки, открутив два маленьких винта с внутренней стороны розетки.
Проденьте провода через основание, а затем накрутите металлическое основание раструба на конец трубы.

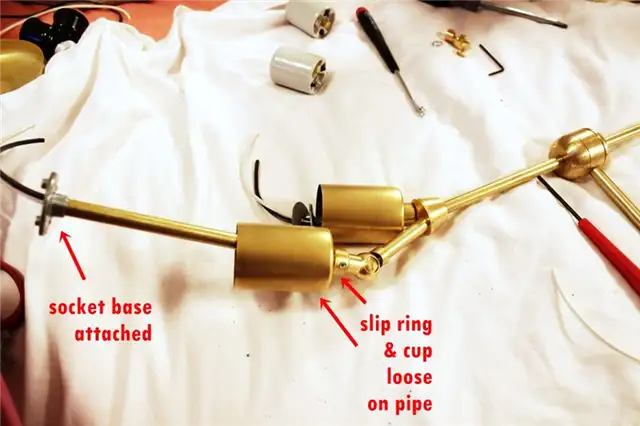

Ваша конечная труба может выглядеть примерно так: контактное кольцо и латунная чашка как бы плавают на трубе.

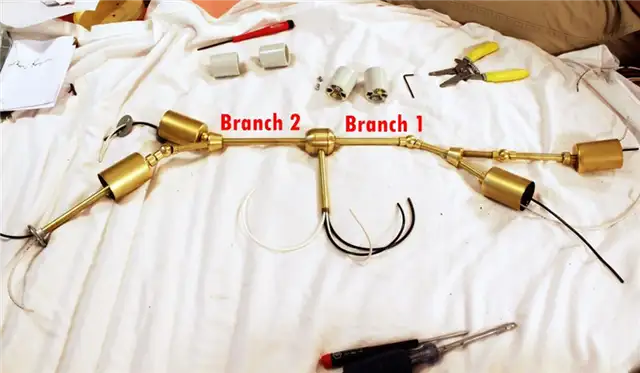

Вот здесь мы и находимся; мы работаем над тем, чтобы прикрепить основание каждой розетки к концевой трубе каждой подветви.

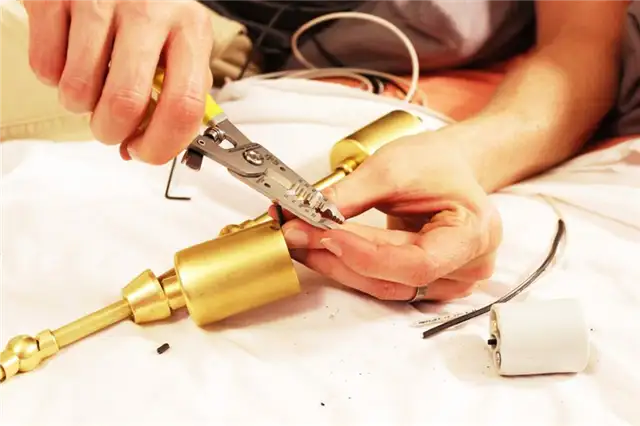

Когда все основания будут закреплены и надежно зафиксированы (не делайте пока латунные чашки и контактные кольца), настанет время подключить розетки. Начните с обрезки белого и черного проводов, выходящих из основания розетки, чтобы их длина составляла примерно 1-1/2-2 дюйма.

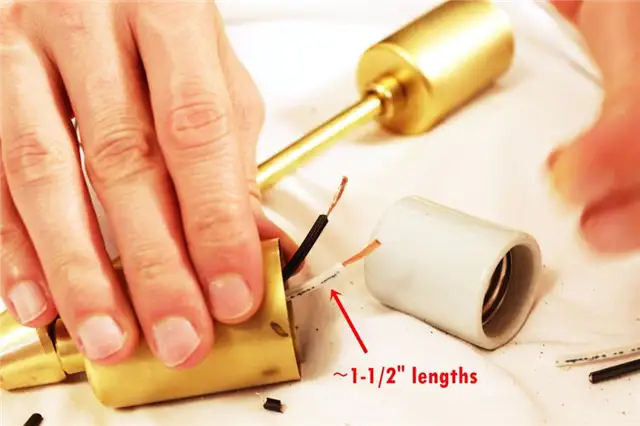

Это непростая задача: провода должны быть достаточно длинными, чтобы вы могли работать с ними, прикрепляя их к розетке, но при этом они должны быть достаточно короткими, чтобы розетка помещалась на основание поверх них. Помните, что вы всегда можете обрезать провод немного короче, но не можете удлинить его после обрезки. Так что если вы хотите ошибиться, ошибитесь в сторону слишком большой длины.

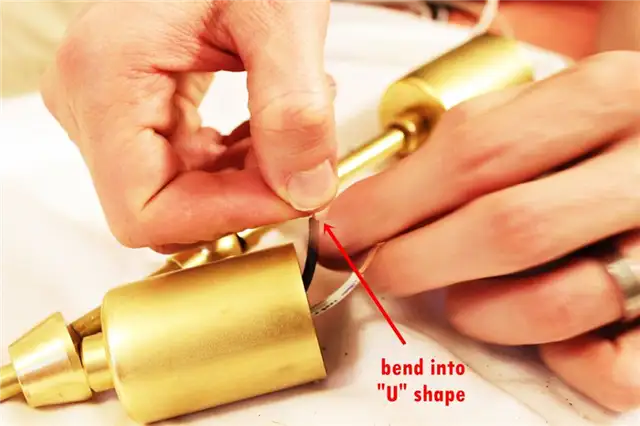

Скрутите пряди по часовой стрелке, а затем сформируйте форму "U", используя только открытые проволоки. Это должно напоминать крючок.

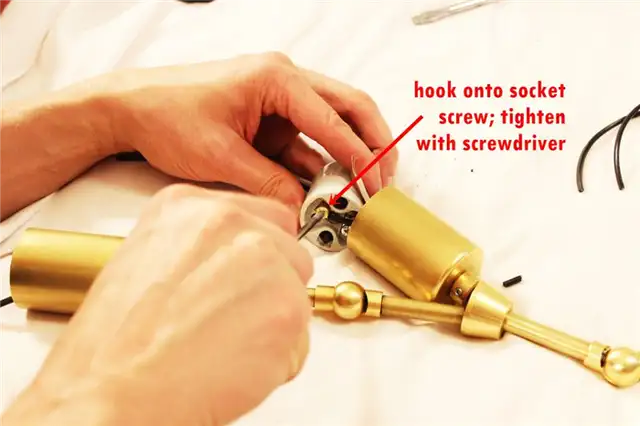

Зацепите провод за винт соответствующего цвета на задней панели розетки: черный провод зацепите за золотой винт, белый - за серебряный. Зацепляйте их слева направо, чтобы открытый конец находился по часовой стрелке от корпуса. Затяните винт, держа провода под винтом. Не бойтесь ослабить винт и сделать это снова (даже несколько раз), чтобы добиться идеального соединения.
Повторите для белого провода к серебряному винту. Конечно, вы должны убедиться, что все провода находятся в своей зоне и что ни один из черных проводов даже близко не пересекается с белым, и наоборот.

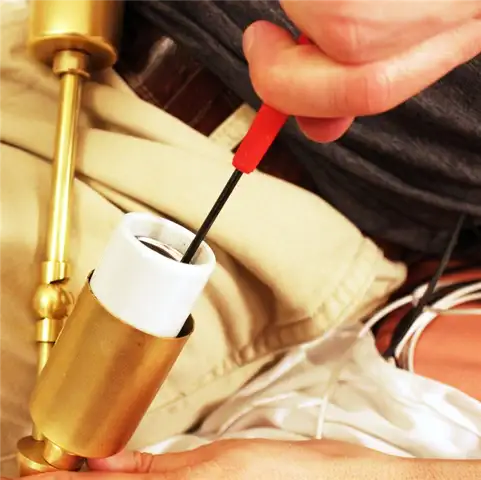

Теперь пришло время прикрепить розетку к основанию розетки с помощью двух маленьких винтов на внутренней стороне розетки. Повторите это для всех остальных розеток на латунной ветке светильника.

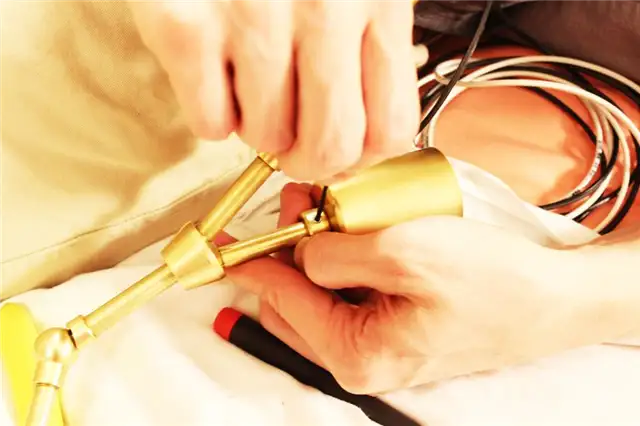

Наденьте каждую латунную чашку на фарфоровое гнездо и сдвиньте вверх контактное кольцо, чтобы надежно зафиксировать латунную чашку на месте. Затяните установочный винт шестигранным ключом.

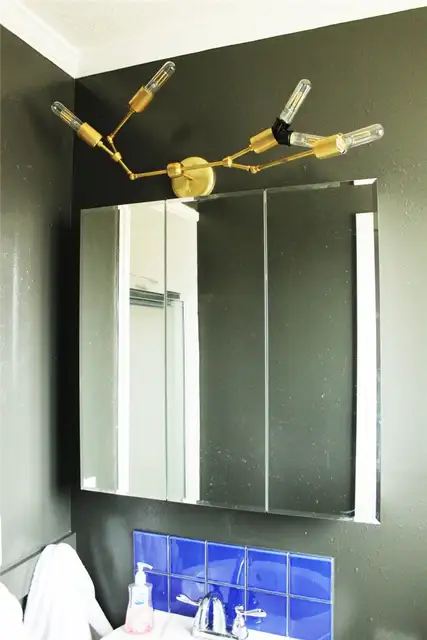

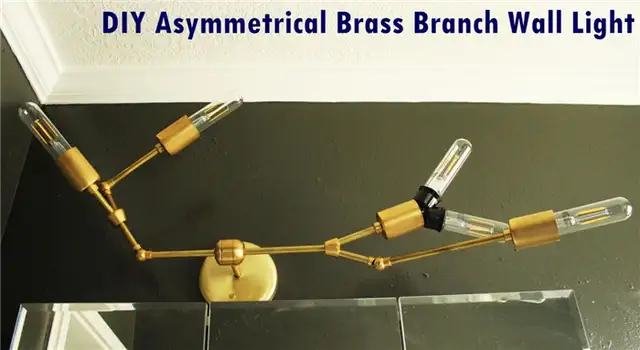

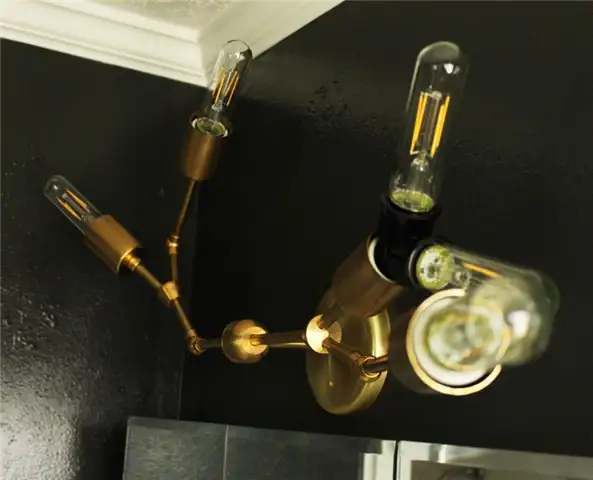

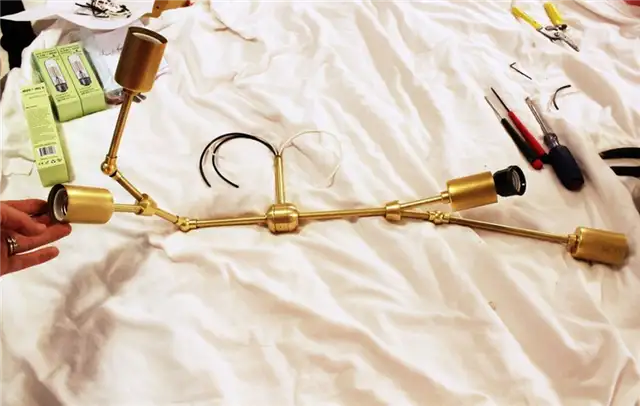

Теперь вы готовы к установке вашего красивого асимметричного светильника из латуни на стену.

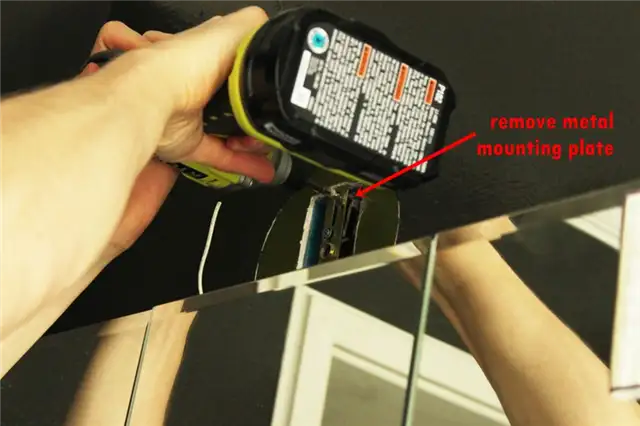

ВНИМАНИЕ: Прежде чем делать что-либо еще, не забудьте выключить рубильник. Убедитесь, что электричество не проходит через ваш светильник в ванной, прежде чем приступать к его демонтажу. Если все в порядке, снимите старый светильник, а также металлическую монтажную пластину. Обычно эту монтажную пластину снимать не нужно, но поскольку мы вкручиваем в нее латунную трубу и не хотим выкручивать весь светильник на стене, лучше просто снять пластину и прикрутить ее к светильнику (а не наоборот).

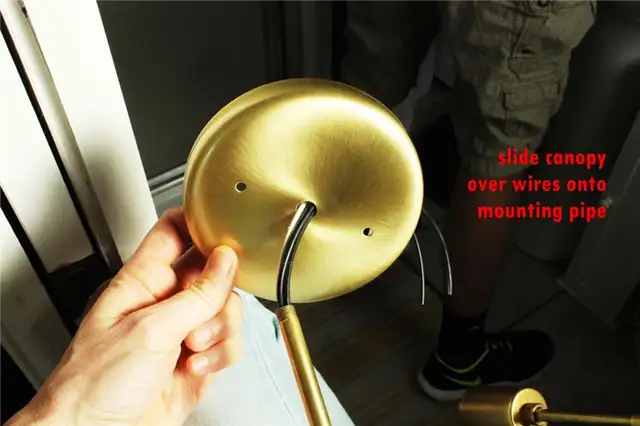

Наденьте латунный козырек на провода и закрепите его на монтажной трубе в задней части светильника.

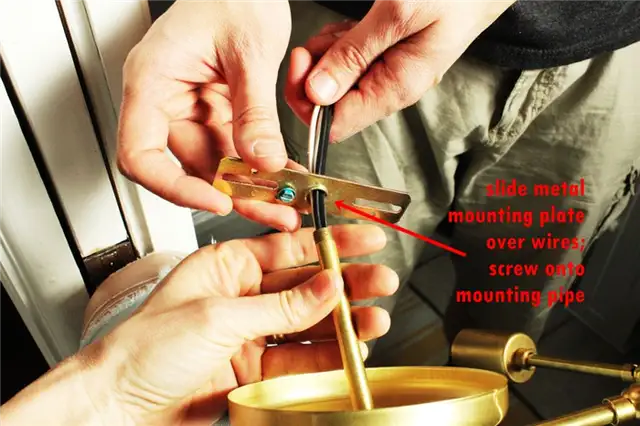

Сделайте то же самое с металлической монтажной пластиной, хотя вы будете прикручивать ее к резьбе трубы, когда доберетесь до нее.

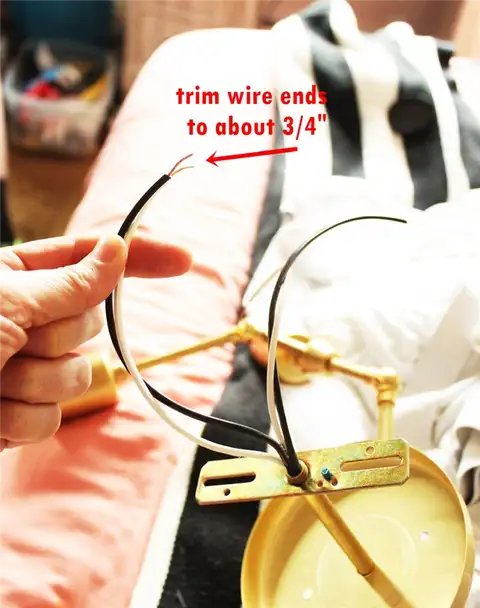

Обрежьте оболочки с торчащих проводов, чтобы остались провода длиной около 3/4″ каждый. Скрутите их по часовой стрелке, чтобы провода не разлетались повсюду.

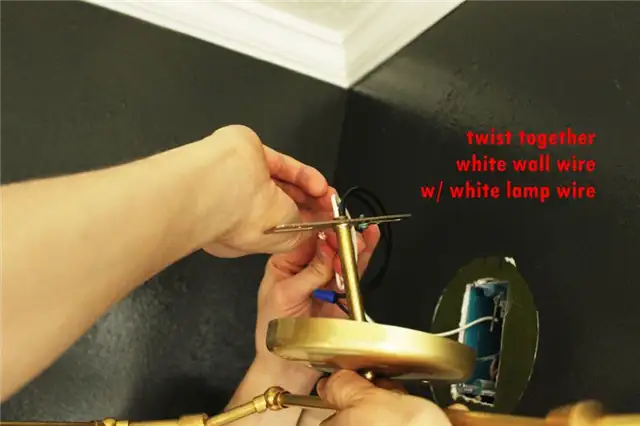

Пусть кто-нибудь держит светильник рядом со стеной, пока вы скручиваете белые провода для стены и светильника.

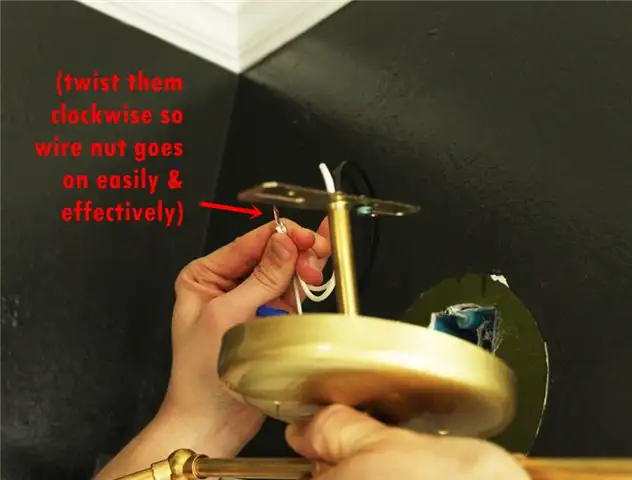

Скручивайте провода по часовой стрелке, чтобы, когда вы будете накручивать гайку, она не распутывала их, а наоборот, надежнее скручивала.
Закрутите гайку, убедившись, что все жилы провода полностью и надежно заключены в гайку.
Закрепите отверстие гайки электрической лентой. Повторите это для черных проводов.

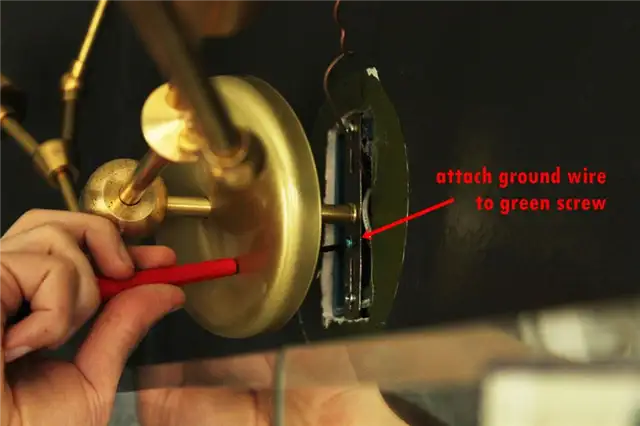

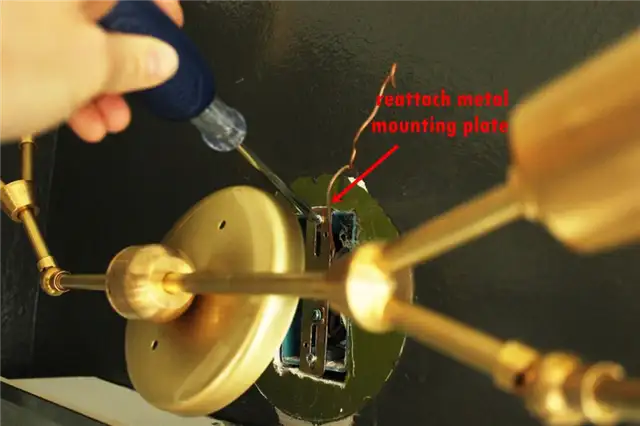

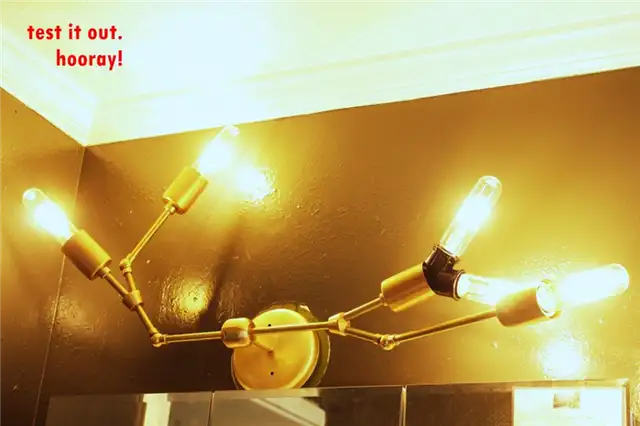

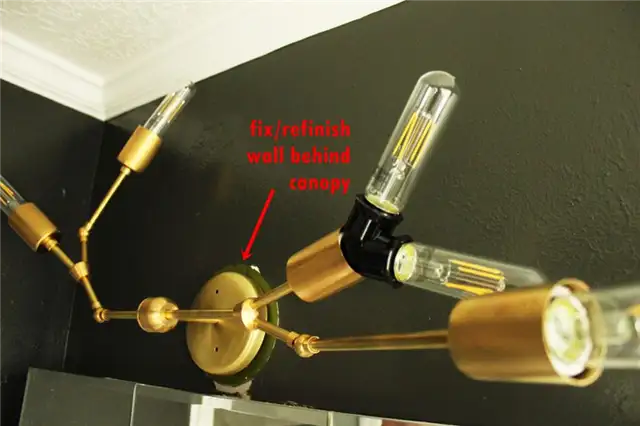

После того как светильник подключен, прикрепите металлическую монтажную пластину к электри
