DIY (своими руками) Обновление освещения на кухне: Светодиодные светильники под шкафом и над раковиной
Освещение на вашей кухне вызывает у вас недоумение? Оно недостаточное? Тусклое? Оно ужасно устарело? Если вы испытываете проблемы с освещением на кухне, то для вас есть хорошие новости - обновить освещение на кухне не так сложно, как вы думаете! Это руководство шаг за шагом поможет вам обновить освещение на кухне двумя способами: (1) светильник над раковиной и (2) светодиодная подсветка под шкафом. Не стесняйтесь использовать одну или обе части этого руководства для создания хорошо освещенной, привлекательной кухни.
Материалы, которые вам понадобятся для вашего собственного проекта освещения, скорее всего, будут отличаться от данного руководства. Более того, каждая кухня устроена по-своему. Не стесняйтесь черпать идеи из этого руководства, чтобы приспособить их к своему пространству. Кроме того, мы рекомендуем вам прочитать все руководство, прежде чем определить, какие материалы необходимы и подходят для вашей ситуации.
*Примечание: Автор является опытным, но не профессиональным энтузиастом в области благоустройства дома. Ни автор, ни 36metrov не несут ответственности за возможный ущерб или вред, причиненный в процессе выполнения данного руководства.
ЧАСТЬ 1: КУХОННЫЙ СВЕТИЛЬНИК НАД РАКОВИНОЙ

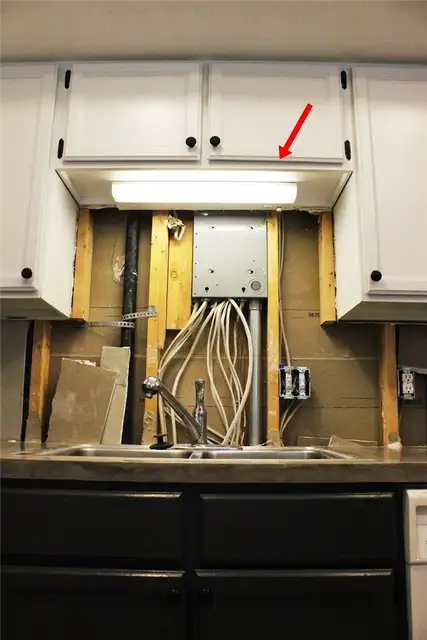

Если у вас на кухне есть неприглядный светильник над раковиной, как, например, этот флуоресцентный, возможно, вы готовы к обновлению. Однако не всегда так просто поменять светильник, если в нем есть шкафчики. Этот учебник покажет вам один из способов полностью модернизировать освещение, не теряя драгоценного пространства шкафа.

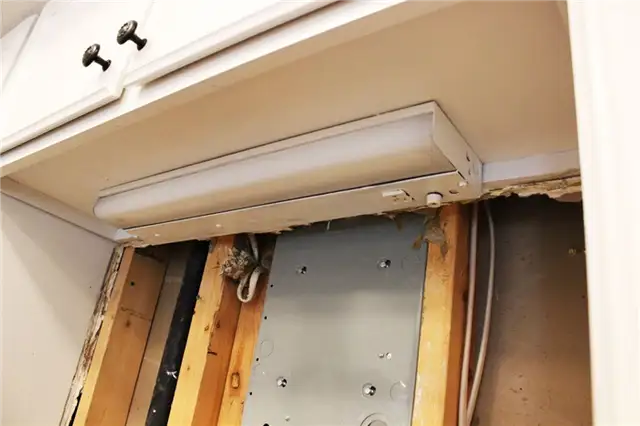

Как и в любом другом электрическом проекте, для начала отключите все электричество, идущее к светильнику.

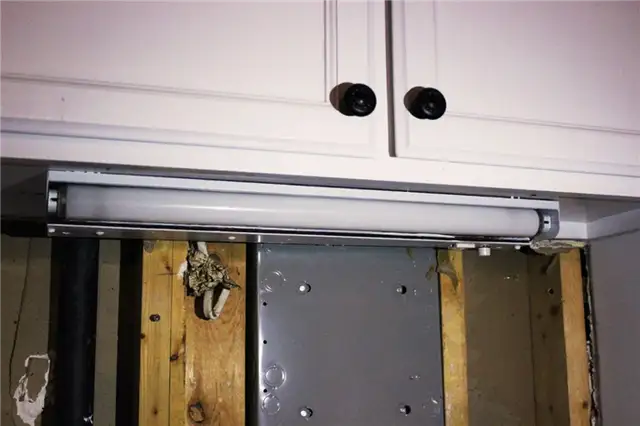

Затем приступайте к демонтажу старого светильника.

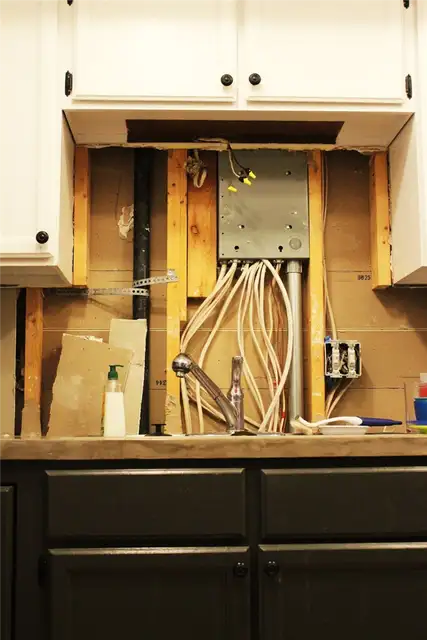

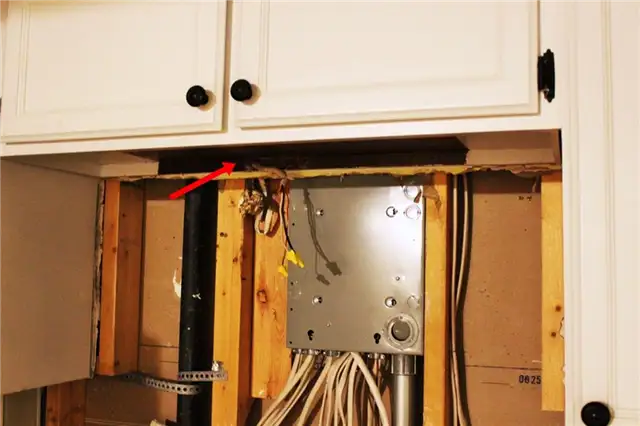

Сняв его, вы сможете лучше увидеть, с какой электрической ситуацией вы имеете дело.
Если ваше новое освещение совпадает с проводкой старого, вам повезло. Просто подключите и закрепите новое освещение, и бам-о! Мгновенное обновление. Если же освещение не очень хорошо сочетается, читайте дальше, чтобы найти простое решение. В данном случае старая проводка для кухонного светильника над раковиной проходила через нижнюю "губу" или фланец шкафа. С новым светильником это было бы совершенно очевидно, поэтому нам пришлось придумать альтернативный план установки освещения.

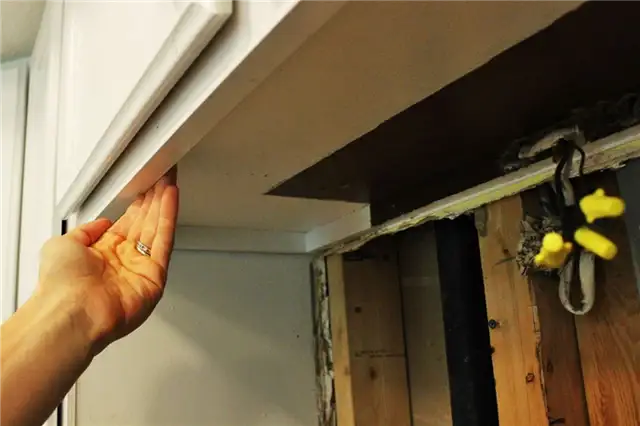

Многие шкафы имеют как бы утопленную нижнюю полку, замаскированную нижней кромкой или фланцем. Новый современный светильник - скрытого монтажа, то есть он предназначен для крепления непосредственно к поверхности потолка. Чтобы не перекладывать проводку и не терять драгоценное пространство в верхнем шкафу, мы решили создать под шкафом подобие софита, чтобы вместить светильник и одновременно обеспечить скрытое место для хранения проводки.

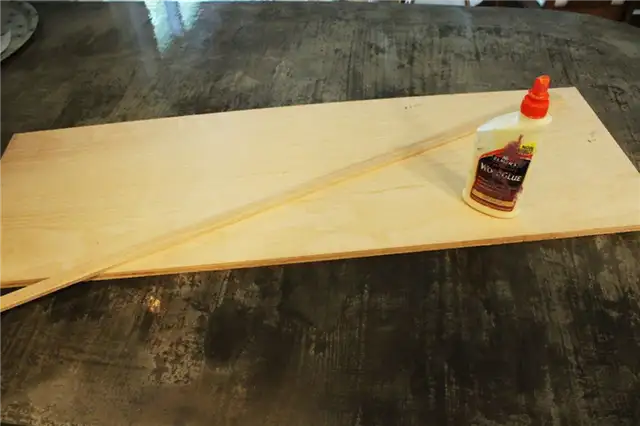

Отрежьте кусок дерева или фанеры, чтобы он поместился в пространство над раковиной под шкафом. Возможно, вам понадобится небольшая окантовка для переднего края, в зависимости от дизайна кухни и вашего собственного стиля или предпочтений. После того как куски вырезаны, прижмите их вровень с нижним краем кромки шкафа, чтобы убедиться, что они идеально подходят.
Убедившись, что они подходят, с помощью клея для дерева прикрепите деталь отделки к переднему краю софита. Нанесите небольшое количество клея на обе детали (на отделку и на деревянный край), чтобы добиться наилучшего сцепления.
Убедитесь, что один край обшивки находится вровень с одним краем деревянной доски, если они имеют разную ширину. Убедитесь, что детали находятся под прямым углом, затем дайте им тщательно высохнуть.
После того как софит и отделка тщательно высохли, пришло время грунтовать и красить те стороны, которые будут открытыми. Это означает, что вы покрасите всю обшивку и ПОДОБНУЮ сторону софита, потому что именно эту сторону вы увидите, когда он будет установлен над вашей раковиной. Дайте всем слоям тщательно высохнуть.
После того как доска высохнет, нужно отметить места установки светильника на доске. Для нашего светильника Feiss с одинарным креплением заподлицо лучше всего было бы установить его по центру.
Вам нужно будет прикрепить крепеж (который обычно крепится к коробке светильника, но в данном случае этого сделать нельзя) к окрашенной стороне доски. Однако сначала вам нужно отметить места, где будут находиться крепежные винты и винт заземляющего провода, потому что эти места нужно будет просверлить, чтобы обеспечить плоское прилегание и доступность.

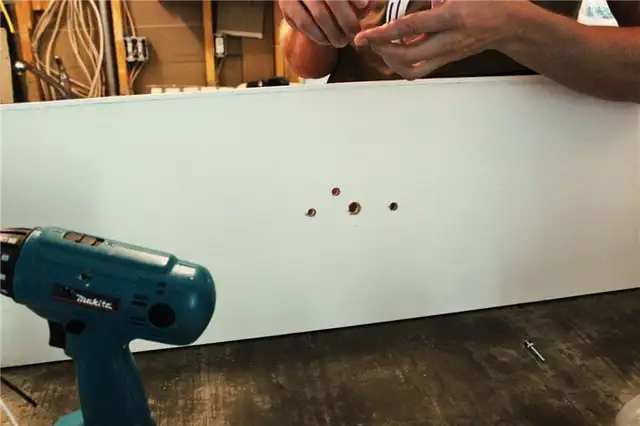

Большее центральное отверстие на фото выше предназначено для проводов; два крайних отверстия - для крепления светильника, а последнее произвольное отверстие - для провода заземления, который будет выступать из платы и не позволит установить его заподлицо, если у него не будет места для "утапливания" в саму плату.
Прикрепите небольшой провод заземления (его длины должно хватить, чтобы дотянуться до уже установленного провода заземления, который находится над вашей кухонной раковиной) к винту заземления, а затем пропустите провод заземления через центральное отверстие для проводки. Расположите крепежные винты так, чтобы они были готовы прикрепить светильник к софиту.
Расположите светильник над крепежными винтами.

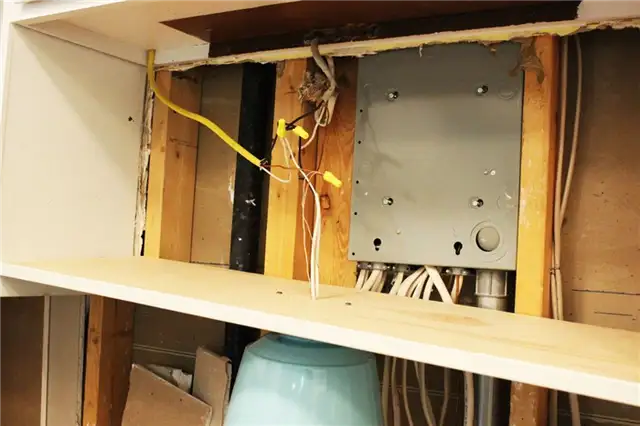

Осторожно перенесите софит в зону раковины и попросите кого-нибудь подержать его, пока вы будете подключать провода светильника к электричеству. Соедините черные провода с черными, белые с белыми, а также объедините провода заземления. Используйте большие проволочные гайки, чтобы скрепить их вместе. (Примечание: если вы добавляете в эту схему светодиодные светильники, расположенные под шкафом, вам нужно будет присоединить эти провода здесь же. О том, как это сделать, читайте в части 2 данного руководства).

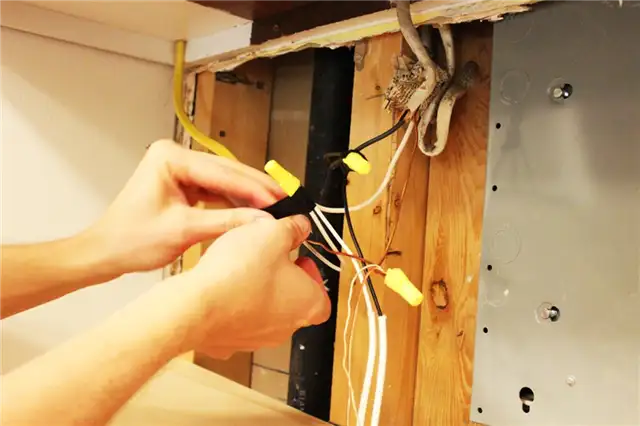

Прикрепите электрическую ленту вокруг конца каждой гайки провода для безопасности.

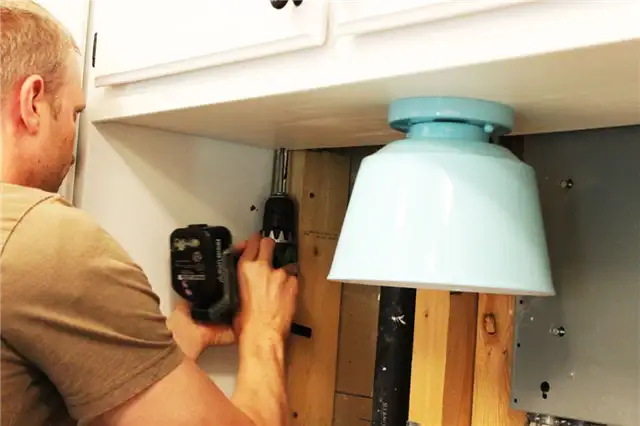

Обратите внимание на то, к каким кромкам/фланцам шкафа лучше всего прикрепить софит - чем шире, тем лучше. Когда все провода подсоединены и заклеены, вставьте софит в отведенное место и прикрутите его на место.
Мы использовали восемь винтов 1-1/4" для 36-дюймового софита.

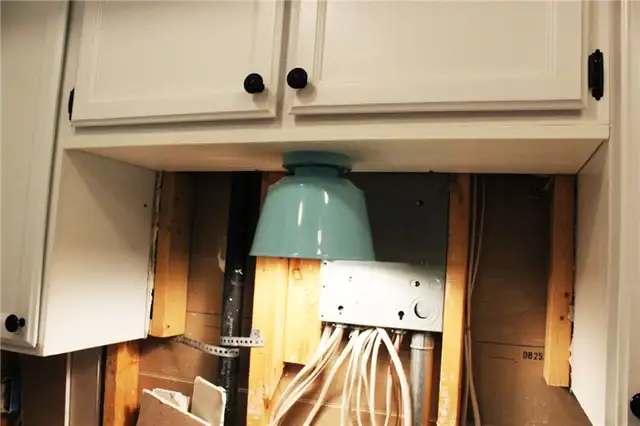

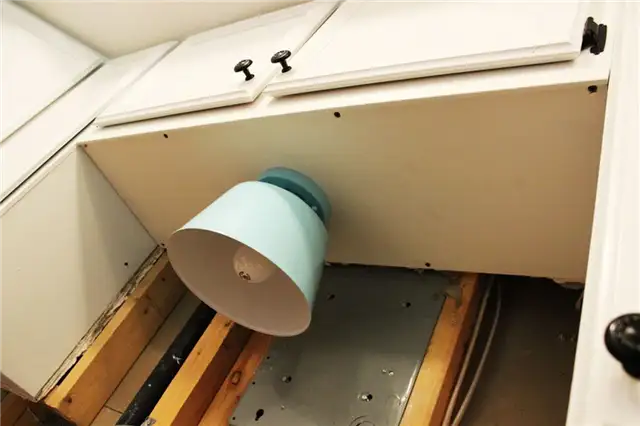

Включите электричество, а затем попробуйте свет. Хорошая работа! И даже не скажешь, что это софит, особенно если учесть, что его маскирует обшивка.
ЧАСТЬ 2: СВЕТОДИОДНОЕ ОСВЕЩЕНИЕ ПОД ШКАФОМ

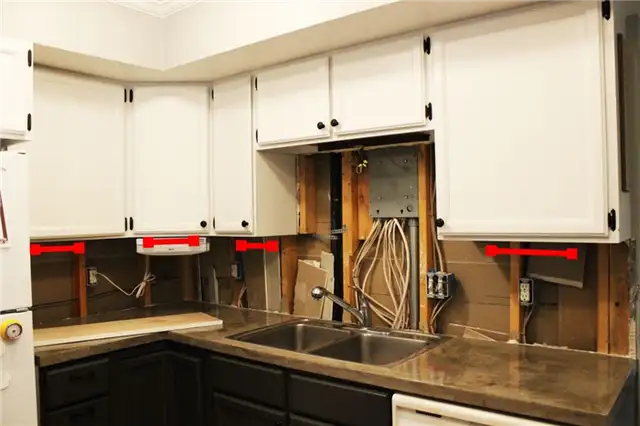

Прежде чем приступить к проекту светодиодной подсветки под шкафом, изучите свою кухню, чтобы определить лучшие места для освещения. Где имеет смысл сделать немного больше света? На нашей маленькой кухне места, которые показались нам наиболее удачными, показаны красными линиями на фото выше.

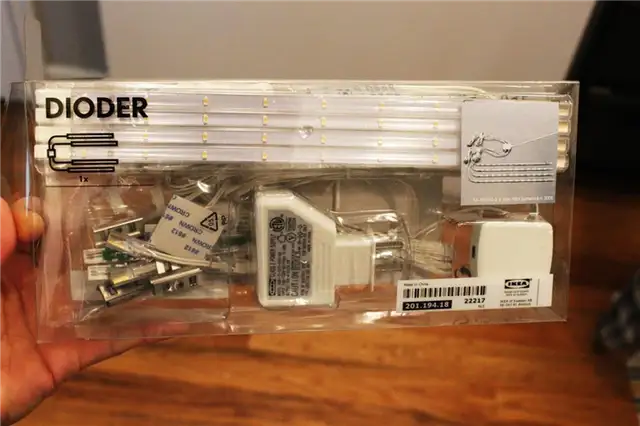

В наши дни существует множество разновидностей светодиодного освещения под шкафом. Это могут быть как очень сложные, так и очень простые системы. Для маленькой кухни достаточно простой светодиодной системы освещения, чтобы произвести большое впечатление. Мы выбрали светодиодные ленты Ikea Dioder.
Разумеется, система DIoder предназначена для установки и подключения на внешней стороне шкафов. Это очень просто сделать. Но если вы не хотите возиться со всеми этими открытыми шнурами и использовать розетку для освещения под шкафом, вам лучше пойти другим путем... например, установить одну розетку внутри шкафа, чтобы все было спрятано и не бросалось в глаза. Мы хотели, чтобы наши светодиодные лампы были соединены с кухонным светильником над раковиной, поэтому мы подключили розетку к проводке светильника.
Просверлите отверстие в нижней части шкафа, затем проложите провод Romexwire от существующего источника электричества к месту установки одиночной розеточной коробки.
Вытащите коробку с одной розеткой, чтобы определить ее размер и место для новой установки.
Вот как она выглядит со стороны. Этот тип розеток идеально подходит для установки после строительства, поскольку они небольшие и легко монтируются на существующие стены, в отличие от традиционных розеток, которые должны быть установлены в коробках в каркасе дома.
Установите коробку в нужное положение, убедившись, что (а) вилка светодиодной лампы подойдет, (б) провода Romex дотянутся и (в) сама розетка будет максимально удалена от стены после выполнения этих двух требований.
Установите металлическую монтажную пластину.
При установке проверяйте уровень, чтобы обеспечить плотное прилегание.
Установите однорозеточную коробку на монтажную пластину. Обратите внимание на коробку, где должны быть проложены электрические провода, и убедитесь, что их расположение соответствует требованиям. В данном случае розетка кажется перевернутой (отмечено на следующей фотографии), но это потому, что отверстия для прокладки проводов находятся на этом конце.
Протяните провод Romex вверх, к розеточной коробке. По желанию вы можете оставить провода Romex открытыми, но поскольку кухня - потенциально влажное помещение, мы рекомендуем защитить их кабелем. Сделать это очень просто.
Отрежьте кабель (синий пластиковый кусок, показанный на фото выше) так, чтобы он доходил до коробки с розетками. Желательно оставить как можно меньше места между верхней частью кабелепровода и нижней частью розеточной коробки.
Отложите кабелепровод в сторону и подготовьте провода Romex для установки в одиночную розеточную коробку. Отделите желтую оболочку на несколько дюймов, затем отделите сами провода. Должны быть как минимум черный, белый и заземляющий провода.
Тщательно измеряя, обрежьте провода так, чтобы они были на 1/4-1/2″ длиннее дна коробки - вам нужно как раз достаточно длины (но не более), чтобы вставить провода в соответствующие монтажные отверстия и плотно закрутить их.
Как и при традиционном монтаже электропроводки, обрежьте оболочки с концов каждого провода. Вам нужно отрезать от 1/2″ до 3/4″ от конца.
Проденьте провода через кабелепровод.
Проверьте длину проводов еще раз, теперь, когда они находятся в кабелепроводе. При необходимости подрежьте их.
Вставьте концы проводов в монтажные отверстия.
Затяните провода на место с помощью отвертки.
Теперь кабель можно покрасить, если хотите. Это поможет защитить его от влаги, а также обеспечит дополнительную защиту от зацепов, ударов и прочего.
Теперь вам нужно проложить все светодиодные провода из-под шкафов к единственной розеточной коробке, при необходимости заходя внутрь шкафов, но при этом не мешая содержимому шкафов. Сначала просверлите отверстие (убедитесь, что оно достаточно большое, чтобы в него поместилось столько проводов и головок, сколько вам нужно) в нижней части соседнего шкафа. Примечание: Где вы расположите светодиодные лампы под шкафами - спереди или сзади - зависит только от вас. Подумайте, что вы хотите получить - если вы хотите, чтобы ваши светодиодные светильники служили для подсветки кухонных столешниц, установите их ближе к передней части шкафов. Чем дальше назад к стене/задней стенке, тем больше драматизма в отражении. Ваш выбор.

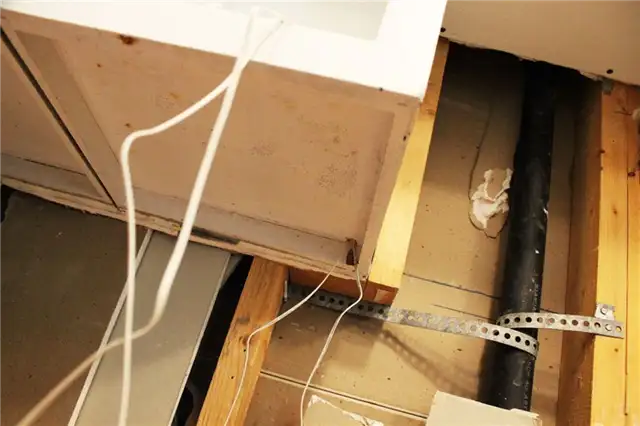

Вы видите два провода, проходящих через это отверстие; позже мы добавили еще один, чтобы сделать их три для этой стороны кухни.
Затем просверлите отверстие в стенке шкафа по направлению к месту установки одной розетки. Протяните все светодиодные провода через это отверстие. Теперь концы светодиодных проводов должны находиться в месте расположения одной розетки, а остальные провода должны уходить через отверстие в боковую стенку соседнего шкафа, а затем вниз через отверстие в дне этого же соседнего шкафа.
Если провода должны проходить через полку, снимите полку и отрежьте небольшой треугольный кусочек от соответствующего угла. (В данном примере показан задний угол).
Установите полку на место так, чтобы провода проходили через треугольное пространство.
Это существенно влияет на способность проводов не мешать содержимому шкафа. Кроме того, провода, "путешествующие" по дну соседних шкафов, будут незаметны, если вы просверлите отверстия в кромке нижнего края шкафа, а затем пропустите через них провода.
После того как провода проложены, можно приступать к монтажу самих светильников. Возьмите одну из светодиодных лент. Прикрепите заглушку (если необходимо).

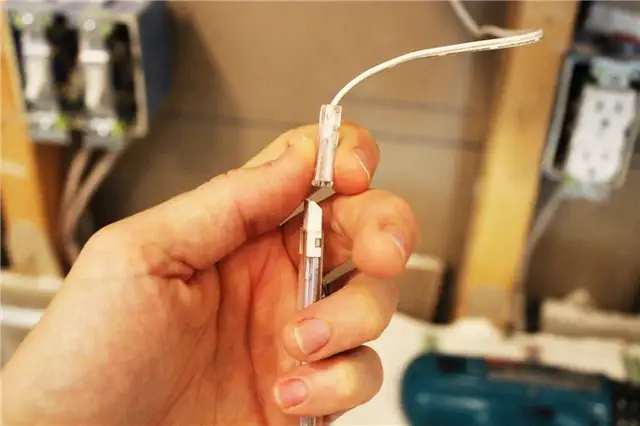

Затем прикрепите провод к светодиодной ленте.
Закрепите кронштейны для ленты на нижней стороне шкафа в нужном месте. (Примечание: как уже говорилось, в этом уроке светодиодные ленты расположены очень близко к стене/задней стенке).
Осторожно защелкните световую ленту на месте.

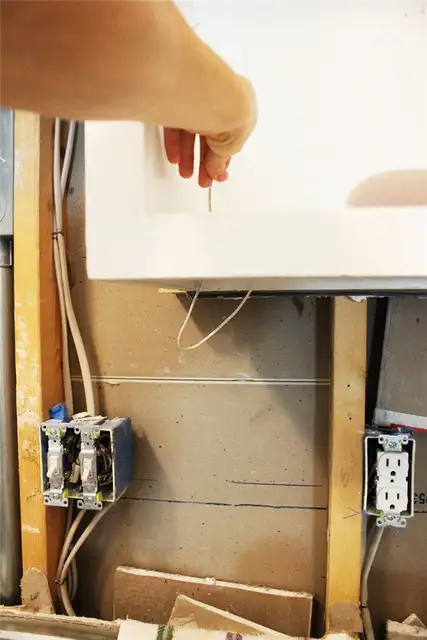

Как только световая лента (ленты) будет установлена на место, аккуратно протяните излишки провода вверх через нижнее отверстие шкафа.
Продолжайте тянуть провода вверх через полки (с их треугольными вырезами) и через отверстие, расположенное ближе всего к месту установки розетки.
Вставьте провод каждого светильника в четырехщелевой разъем Dioder, затем подсоедините разъем к адаптеру, который должен быть подключен к вашей розетке.
Выключите рубильник, затем включите выключатель света. Переведите ручной выключатель Dioder в положение "включено" и оставьте его в таком положении. Таким образом, ваш выключатель будет управлять освещением под шкафом, и вам не придется беспокоиться об установке и управлении еще одним выключателем, когда вы захотите включить свет.

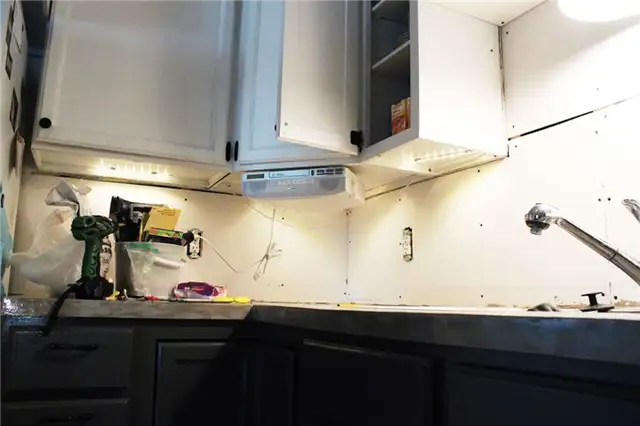

В этом ранее темном углу теперь есть три светодиодные ленты, обеспечивающие отличное освещение для выполнения задач. (Средний светильник установлен за радиоприемником, ближе к стене).
После того как вы убедились, что все подключено и все работает, пришло время навести порядок в путанице проводов у единственной розетки. Аккуратно проверьте, чтобы все провода были натянуты, а затем с помощью стяжек-молний соберите излишки проводов возле розетки. Не стесняйтесь прикрепить эту массу к задней стенке шкафа, если хотите.
Поздравляем, вы сделали это. Это освещение действительно имеет значение!

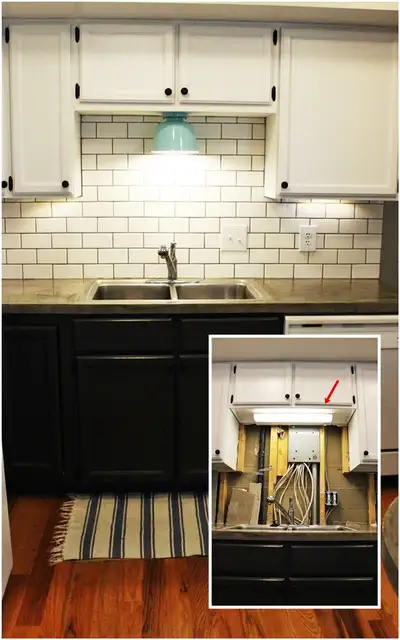

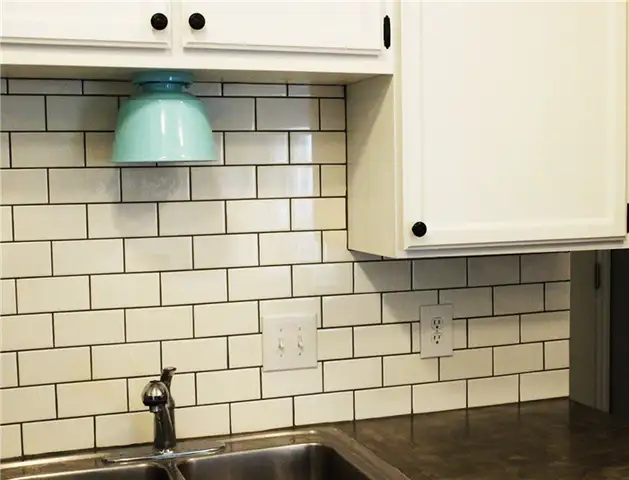

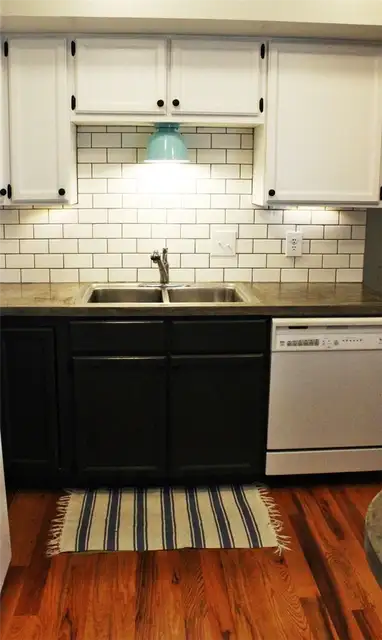

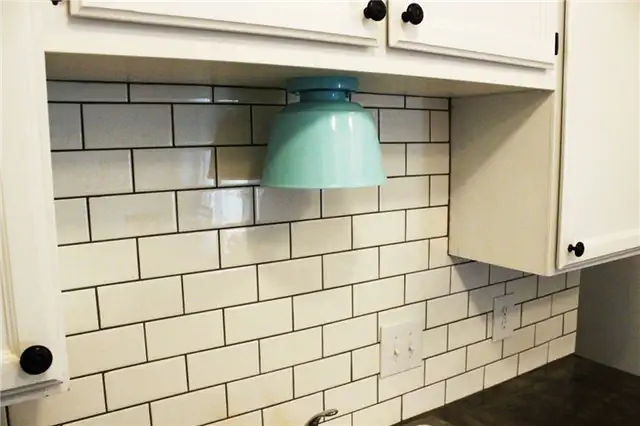

Даже когда свет выключен, на красивый светильник над раковиной приятно смотреть. Нам нравится, что этот светильник добавляет яркий цвет и выделяется в море белого.
Надеемся, вам понравится новое, обновленное освещение вашей кухни!
